1　用途
SGP-1型高頻率繼電器用于水電廠高頻率切機和電力系統的二次繼電保護線路中，作為反應頻率升高的靈敏元件。
2　結構和工作原理

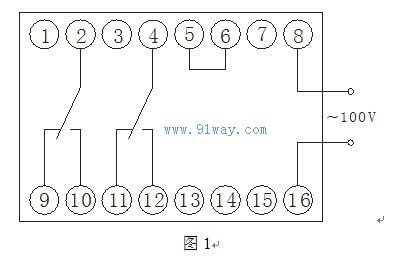

2.1 繼電器采用JK－2插件式殼體，外形、安裝開孔尺寸見附錄，背后端子圖見圖1。
2.2 工作原理
　　本繼電器是根據T=1/f，用周期的長短反應頻率的高低。被測交流正弦波經反相器變成方波，微分電路把方波變成計數零尖脈沖，尖脈沖的周期就是被測頻率的周期。借助于石英晶體振蕩器，用計數器來計算出在一個被測周期內有多少個晶振周期，用這此標準周期的頻率，通過整定使繼電器動作。現敘述如下。

3　SGP-1型高頻率繼電器技術要求
3.1 額定數據
　　額定電壓100V；額定頻率50Hz。
3.2 動作頻率整定范圍
　　50.05~66Hz頻率，高于50.4Hz允許出口。
3.3 返回頻率
　　在額定電壓下，動作頻率與返回頻率之差不大于0.01Hz。
3.4 電壓影響
　　被測電壓在60~120V范圍變化時，動作頻率之差不大于0.015Hz。
3.5 動作時間整定范圍
　　動作時間整定范圍分為0.15~1.5S，0.3~5S，2~20S三種。
3.6 返回時間不大于70ms。
3.7 環境溫度影響
　　環境溫度在－10~+50℃范圍內變化時，動作頻率變化不大于0.025Hz。
3.8 功率消耗
　　在額定電壓下不大于2.5VA。
3.9 觸點容量及觸點形式
　　在電壓不大于220V，電流不超過0.5A的直流有感負荷電路(電路時間常數為5ms±15%)中能斷開30W。觸點形式為兩轉換。
3.10 電壽命
　　繼電器能耐受5000次動作，之后仍能正常工作。
3.11 重量
　　繼電器重量約1.2kg。
4　調試方法
　　調試用的頻率信號波形為正弦波，無眼見的示波畸變，使用儀器應考慮精度。
4.1 一般調試
　　按頻率整定方式把撥盤開關整定到低頻一數值，改變被測頻率時，繼電器應動作。改變撥盤開關的整定值，調整被測頻率，繼電器應在整定點動作。如刻度在誤差時，可調整可變電容C7使其在所對應的頻率值動作，頻率整定所對應的撥盤開關N數(后三位)。若整定頻率大于62.5Hz時。
4.2 低電壓閉鎖
　　低電壓閉鎖調試可調整電位器R27。方法是：被測電壓調至57V，被測頻率在動作頻率附近，使繼電器從動作到不動作，然后在此頻率點升高電壓，繼電器動作，重復做幾次就可得到閉鎖電壓57V。
4.3 時間調試

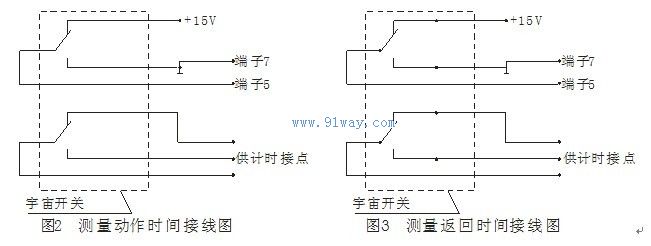

　　動作時間：把底座端子5連接片打開，在端子上接線如圖2。使動作時間在銘牌數據一致。
　　返回時間：把底座端子5連接片打開，在端子上接線如圖3，返回時間在70ms。

4.4 試驗回路調試
　　調試時只要把開關按銘牌置于試驗位置，繼電器在動作范圍內均動作(但不出口)。
