RMW15HH系列萬能式斷路器產品詳細說明：

RMW15HH系列萬能式斷路器就該廠九十年代開發的產品，額定電壓為交流50HZ，400V，額定電流630-4000A，用于配電網絡中用來分配電能和保護線路、電源設備免受過載、欠電壓、短中和、單相接地等故障的危寄存器。在正常條件下也可作為線路的不頻繁轉換之用。具有較高精度的選擇性保護，提高了供電可靠性。

RMW15HH斷路器的技術性能

斷路器名稱			RMW15HH
殼架等級額定電流A			2000	4000
額定電流A			630、800、1000、1600、2000	2000、2500、3200、4000
額定工作電壓（Ue）V			400	400
額定絕緣電壓（Ui）V			690	690
極數			3、4	3、4
額定極限短路分?jǐn)嗄芰Γ╨cu）KA 400V			50	80
額定運行短路分?jǐn)啵╨cs）KA 400V			40	60
額定短時耐受電流KA 400V			40	60
按線方式			上進線、下進線	上進線、下進線
飛弧距離 mm			200	200
智能型脫扣器
機電壽命 次數			1000	5000
外形尺寸H×W×D	固定式	三極	422.5×369×441.5	423×600×443（493）
		四極	422.5×459×441.5	423×700×443（493）
	抽屜式	三極	472.5×381×530.5	473×612×534.5（584.5）
		四極	472.5×471×530.5	473×712×534.5（584.5）

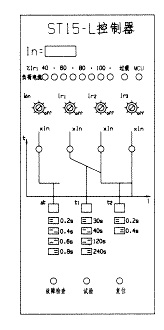

ST15-L控制器面板

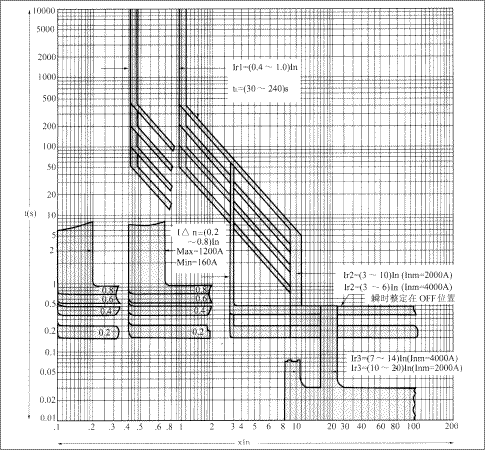

RMW15HH系列萬能式斷路器過電流脫扣器保護特性曲線


電動機操作控制電路線路圖
有預儲能接線圖

注：分子為固定式接線端子號；分母為抽屜式接端子號

無預儲能接線圖

注：分子為固定式接線端子號；分母為抽屜式接端子號

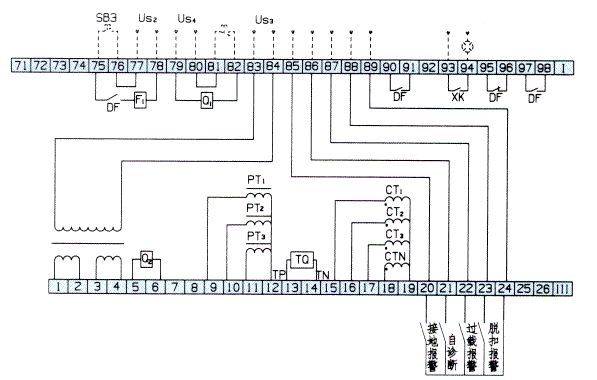

抽屜式斷路器接線圖


固定式斷路器接線圖


安裝及外形尺寸

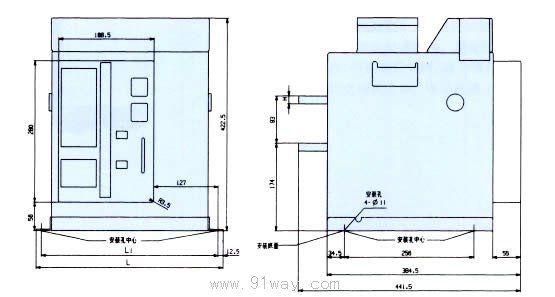

固定式2000殼架斷路器安裝尺寸、外形尺寸

ln Hmm 630、800、1000A 10 1600、2000A 16 RMW15HH-2000 Lmm L1mm n 三極 369 349 6 四極 459 439 8

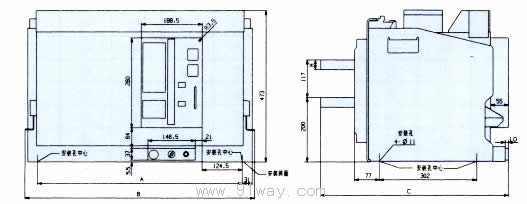

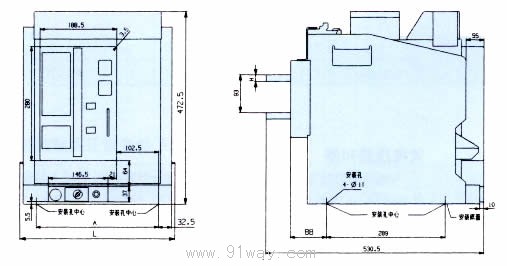

抽屜式2000殼架斷路器安裝尺寸、外形尺寸

ln Hmm 630、800、1000A 10 1600、2000A 16 RMW15HH-2000 Lmm L1mm n 三極 300 300 6 四極 390 471 8

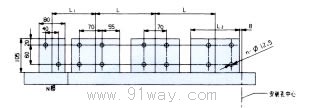

固定式4000殼架斷路器安裝尺寸、外形尺寸

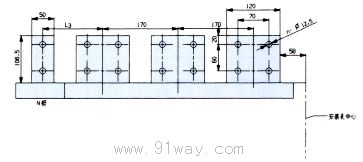

ln H L4 2000、2500A 10 443 3200A 16 493 4000aA 30 493 RMW15HH-2000 L1 L2 L3 n 三極 600 575 0 12 四極 700 675 135 14

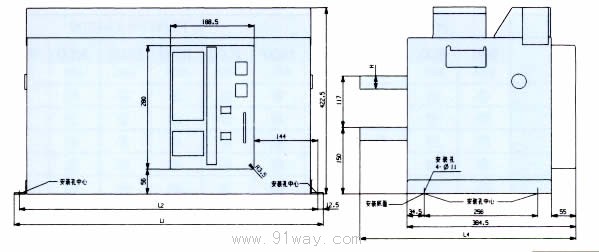

抽屜式4000殼架斷路器安裝尺寸、外形尺寸

ln H C L L2 2000、2500A 16 634.5 170 120 3200A 20 584.5 170 120 4000A 30 584.5 205 150 RMW15HH-2000 L1 L2 L3 n 三極 600 575 0 12 四極 700 675 135 14
