XD373H型信號蝶閥產品詳細說明：

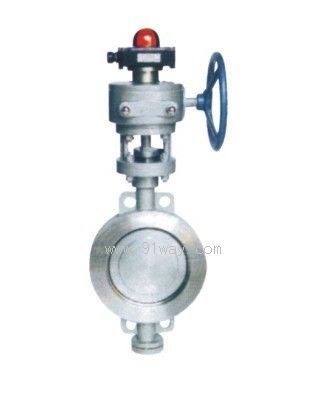

XD373H型信號蝶閥

采用標準Application Standard
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000：JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992

主要技術參數Main technology parameter


XD373H型信號蝶閥零件的材質Material for main parts

閥體	鑄鐵、鑄鋼
蝶板	鑄鋼（寰面處理、鑄鐵（寰面處理）
密封圈	丁腈橡膠、氟橡膠
閥桿	2Cr13
填料	氟塑料、柔性石墨

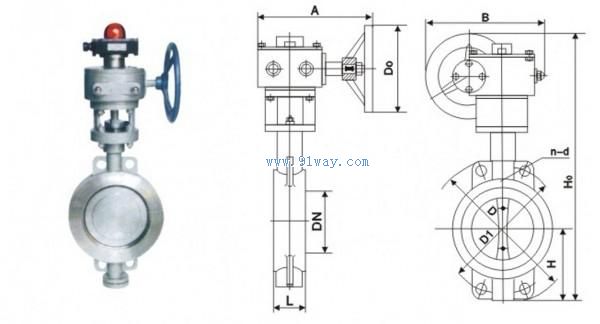

XD373H/F/X連接尺寸Main shape and Connection dimensions

公稱通徑DN(mm)	結構長度（標準值）	外形尺寸（標準值）					連接尺寸（參考值）
							1.6Mpa
	L	H	H0	A	B	D0	D	D1	n-d
50	43	102	362	200	200	160	165	125	4-18
65	46	112	382	200	200	160	185	145	4-18
80	49	120	400	200	200	160	200	160	8-18
100	56	137	434	200	200	160	220	180	8-18
125	64	162	480	200	200	160	250	210	8-18
150	70	174	550	280	280	240	285	240	8-22
200	71	207	615	280	280	240	340	295	12-22
250	76	242	694	280	280	240	405	355	12-26
300	83	284	829	420	520	350	460	410	12-26
