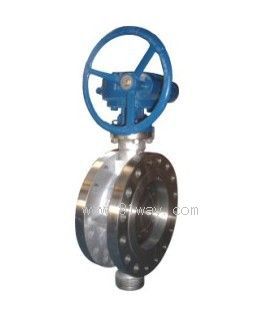

D343W型美標法蘭式蝶閥產品詳細說明：

D343W型美標法蘭式蝶閥特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

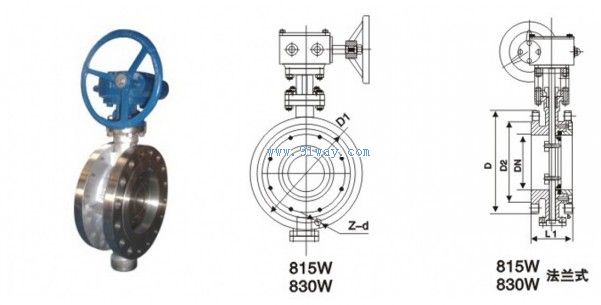

D343W型美標法蘭式蝶閥( 150Lb)

公稱通徑DN		尺寸
		L	D	D1	D2	b	Z-d
2"	50	108	152	120.5	92	16	4-19
2.5"	65	112	178	139.5	105	18	4-19
3"	80	114	190	152.5	127	19	4-19
4"	100	127	229	190.5	157	27	8-19
5"	125	140	254	216	186	27	8-22
6"	150	140	279	241.5	216	26	8-22
8"	200	152	343	298.5	270	29	8-22
10"	250	165	406	362	324	31	12-25
12"	300	178	483	532	381	32	12-25
14"	350	190	533	476	413	35	12-29
16"	400	216	597	540	470	37	16-29
18"	450	222	635	578	533	40	16-32
20"	500	229	699	635	584	43	20-32
24"	600	267	813	750	692	48	20-35
28"	700	292	927	864	800	71	28-35
32"	800	318	1060	978	914	81	28-41
36"	900	330	1168	1086	1022	90	32-41
40"	1000	410	1289	1200	1124	90	36-41

美標法蘭式蝶閥( 300Lb)

公稱通徑DN		尺寸
		L	D	D1	D2	b	Z-d
2"	50	108	165	127	92	23	8-19
2．5	65	112	190	149	105	26	8-22
3"	80	114	210	168.5	127	29	8-22
4"	100	127	241	200	157	32	8-22
5"	125	140	279	235	186	35	8-22
6"	150	140	318	270	216	37	12-22
8"	200	152	381	330	270	42	12-25
10"	250	165	445	387.5	324	48	16-29
12"	300	178	521	451	381	51	16-32
14"	350	190	584	514.5	413	54	20-32
16"	400	216	648	571.5	470	58	20-35
18"	450	222	711	628.5	533	61	24-35
20"	500	229	775	686	584	64	24-35
24"	600	267	914	813	692	70	24-41
