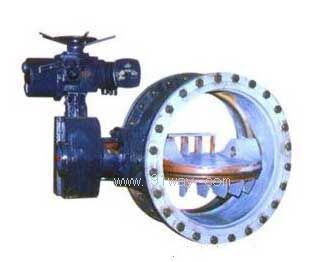

TD941X-10梳齒式調節蝶閥產品詳細說明：

用途
TD941X-10型梳齒式調節蝶閥是總結多年設計制造經驗的基礎上，根據流體力學特性而開發出來的新型調節蝶閥。已經在電站、引水、供水、供熱等領域得到了廣泛的應用，并得到了用戶的普遍認可和贊許。梳齒式調節蝶閥主要用在介質為水的管網系統，起調節管道介質流量、流態以及調節管網壓力平衡的作用。梳齒式調節蝶閥尤其對低壓力(≤0.6MPa)管路呈現出優良的調節性能。

主要特點：
先進的蝶板梳齒結構設計，使輸出流量和壓力更為精確，調流特性較普通蝶閥顯著提高，可調節范圍更大。
合理的材料選用使閥門的使用壽命顯著延長。
科學的設計方法使整機重量顯著降低。既節省材料，又便于安裝。
自潤滑軸承的采用使操作力矩大大減小。
簡單方便的尾端調整機構有效地保證蝶板位置對中，減少密封面磨損。
操作靈活方便，即可實現電動、自動化操作，又可以進行手動操作。
可臥式安裝，也可以立式按裝。

TD941X-10梳齒式調節蝶閥采用標準：

制造標準	GB12238-89	法蘭標準	GB/T17241 GB9113
結構長度標準	GB12221-89	檢驗標準	GB/T13927-92

主要性能規范：

型號	公稱壓力 PN(MPa)	殼體試驗壓力 PS(MPa)	密封試驗壓力 PS(MPa)	工作溫度 (℃)	適用介質
TD941X-10	1.0	1.5	1.1	≤80℃	水、油品

主要零件材料：

零件名稱	閥體、蝶板	閥桿	密封圈	填料
材料	灰鑄鐵 球墨鑄鐵 鑄鋼 不銹鋼	中碳鋼、不銹鋼(2Cr13) 1Cr18Ni9Ti	丁睛橡膠 乙丙橡膠 聚四氟乙烯 氟橡膠	柔性石墨

TD941X-10梳齒式調節蝶閥主要連接尺寸

規格	L	D	D1	D2	b	H	H1	n-φd
100	120	220	180	158	24	240	120	8-φ18
125	130	250	210	184	26	270	130	8-φ18
150	140	285	240	212	26	300	150	8-φ22
200	150	340	295	268	28	330	180	8-φ22
250	250	395	350	320	28	400	220	12-φ22
300	270	445	400	370	28	410	220	12-φ22
350	290	505	460	430	30	460	270	16-φ22
400	310	565	515	482	32	510	290	16-φ26
450	330	615	565	532	32	560	320	20-φ26
500	350	670	620	585	34	590	360	20-φ26
600	390	780	725	685	36	660	390	20-φ30
700	430	895	840	800	40	780	460	24-φ30
800	470	1015	950	905	44	850	530	24-φ33
900	510	1115	1050	1005	46	920	570	28-φ33
1000	550	1230	1160	1110	50	990	630	28-φ36
1200	630	1455	1380	1330	56	1115	750	32-φ39
1400	710	1675	1590	1530	62	1228	850	36-φ42
1600	790	1915	1820	1750	68	1340	990	40-φ48
1800	870	2115	2020	1950	70	1570	1100	44-φ48
2000	950	2325	2230	2160	74	1680	1170	48-φ48

注：表中連接尺寸按1.0MPa標準,1.6MPa,2.5MPa按GB4216標準生產
