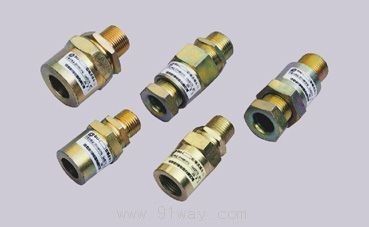

DQM電纜夾緊密封接頭產品詳細說明：

DQM電纜夾緊密封接頭

1. 爆炸性氣體環境危險場所：1區、2區；
2. 可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3. 溫度組別：T1~T6；
4. 戶內、戶外（IP65）
。
夾緊電纜，以防拔脫，外管螺紋接頭與螺紋壓帽之間設一密封膠圈，起到夾緊電纜作用，對于鎧裝電纜又起到接地作用。

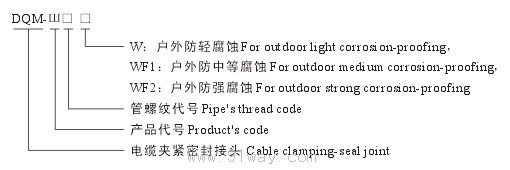

管螺紋代號 Pipe’s thread code(A)	尺寸 Size(mm)		電纜外徑 Cable’s outside diameter(mm)	防護等級 Protection category	防腐等級 Corrosion-proofing grade
	ΦD	L
G1/2	43	62	Φ8~Φ9	IP65	W, WF1, WF2
G3/4	50	22	Φ10~Φ15
G1	58	70	Φ12~Φ18
G11/4	70	75	Φ15~Φ22
G11/2	74	75	Φ20~Φ26
G2	85	90	Φ27~Φ33
G21/2	100	100	Φ36~Φ44
G3	118	120	Φ43~Φ51

1. 爆炸性氣體環境危險場所：1區、2區；
2. 可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3. 溫度組別：T1~T6；
4. 戶內、戶外（IP65）。

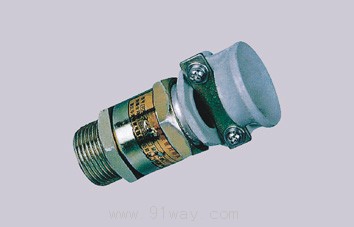

管螺紋代號 Pipe’s thread code(A)	尺寸 Size(mm)	電纜外徑 Cable’s outside diameter(mm)	防護等級 Protection category	防腐等級 Corrosion-proofing grade
	L
G1/2	86	Φ8~Φ9	IP65	W, WF1, WF2
G3/4	87	Φ10~Φ15
G1	113	Φ12~Φ18
G11/4	130	Φ15~Φ22
G11/2	130	Φ20~Φ26
G2	142	Φ27~Φ33
G21/2	142	Φ36~Φ44
G3	158	Φ43~Φ51

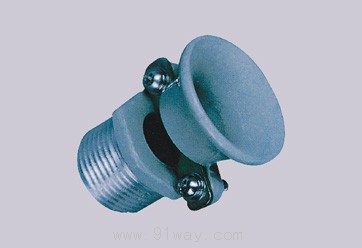

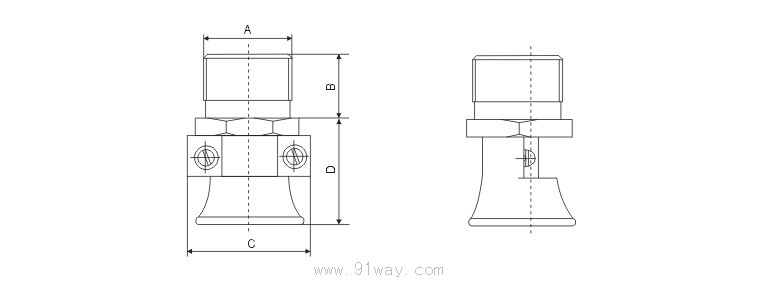

異徑 Recucer		尺寸 Size		防護等級 Protection grade	電纜外徑 Cable’s outside diameter	質量 Weigh
A	B	C	D
G15	14	36	25	IP54	7~9	0.06
G20	18	38	25		8~14	0.06
G25	20	48	28		12~17	0.16
G32	22	62	43		13~23	0.30
G40	26	62	45		17~26	0.34
G50	26	80	60		25~35	0.46
G70	26	100	50		29~38	1.12

DQM電纜夾緊密封接頭
