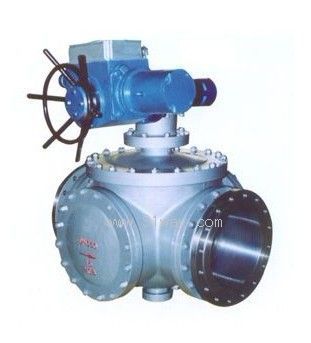

Q48,Q49固定式三通球閥產品詳細說明：

結構特點
Q48,Q49固定式三通球閥采用固定球，彈簧或碟簧加載的四面閥座結構，密封可靠，開關輕便。此結構球體不同，有T形之分，其中T形可實現對介質的分流或混流四種工況，根據需要可選擇其中兩種或三種進行組合；L形可實現對介質流向切換兩種工況。

型號、材料及主要參數


Q48,Q49固定式三通球閥的外形尺寸PN10-40

公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400	500	600
L	240	360	280	320	380	440	670	760	850	980	1080	1360	1750
L1	12	130	140	160	190	220	335	380	425	490	540	680	875
H	325	335	360	370	420	440	490	520	610	700	800	900	1000
