PQ347F側裝式偏心半球閥產品詳細說明：

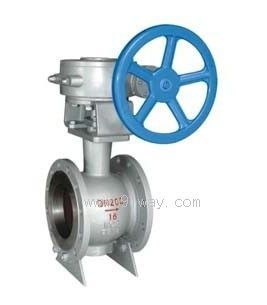

PQ347F側裝式偏心半球閥

結構設計類似三偏心硬密封蝶閥，具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。

側裝式偏心半球閥產品特征如下：
一、密封副(閥芯，閥座)——雙金屬，實現金屬球面環帶硬密封，防火防爆；
二、密封嚴緊，閥芯和閥座的密封是球面線接觸，靠三維偏心實現零泄漏；
三、密封副的閥芯留有補償量，閥門使用較長時間發現密封副磨損時，只需松動手輪側的限位螺栓，關閉時再轉動少許，仍可實現可靠密封，延長使用壽命。

四、可將壓緊套擰掉，調整或更換閥座，閥門仍可繼續使用，避免了現行眾多閥門密封失效后整臺報廢的弊端。

半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱Ｓ瞄y、石油化工專用閥、煤粉噴吹專用閥六大系列。傳動方式有手動、氣動、電動三種，八個壓力等級(PN0.25～10.0Mpa)數百個規格(40～1000)的半球閥產品。在石油、化工、冶金、電力、燃?xì)獾刃袠I(yè)是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。目前已暢銷在鋼鐵行業的煤粉噴吹，氧化鋁行業的礦漿、母液和氧化鋁粉輸送，電力行業的水力(或干)除灰，石化行業，燃?xì)庑袠I(yè)等場合。

PQ347F側裝式偏心半球閥性能規范

壓力等級		公稱壓力PN(MPa)
		0.25	0.6	1.0	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力		0.38	0.9	1.5	2.4	3.8	6.0	9.6	15.0
密封試驗壓力	高壓液體密封試驗	0.28	0.66	1.1	1.8	2.8	4.4	7.04	11.0
	低壓氣體密封試驗	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
適用工況	適用介質	見“各行業適用范圍”
	適用溫度	≤425℃
	驅動方式	手動(3)、電動(9)、氣動(6)等
	公稱通徑	DN40～1000mm
適用規范	設計制造	GB12237-89
	結構長度	GB12221-89
	法蘭尺寸	GB9113-2000、也可按用戶要求的API 6D-94
	檢驗試驗	JB/T9092-99、GB/T13927-92
