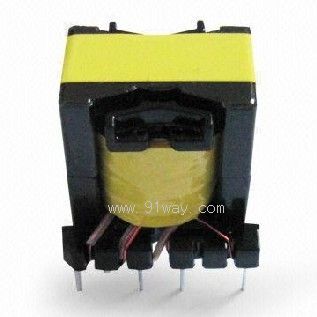

PQ型高頻變壓器產品詳細說明：

PQ型高頻變壓器的磁芯是為了適應新型開關電源的使用要求而設計的鐵氧體磁芯，它的形狀能滿足工作在高頻下的開關電源變壓器減少銅損和鐵損的要求，同樣也能適應開關電源在溫升方面的要求；它的圓形中心柱使繞線更為容易，線包容量加大，骨架的引線端使產品安裝十分可靠，適用于開關電源和阻流線圈。 PQ型變壓器常用型號有PQ2020，PQ2620，PQ3220，PQ3230，PQ3535，PQ4040，PQ5050等。

下表列出部分產品的外形尺寸及輸出功率。

序號	規格	外型尺寸mm			參考VA		重量
		A	B	C	f=50KHz	f=100KHz	參考值g
1	PQ-20	20	21	24	18	27	22
2	PQ-26	28	29	30	70	100	59
3	PQ-32	34	36	35	190	280	90
4	PQ-35	37	41	40	350	530	119
5	PQ-40	42	44	43	550	850	160

隨著磁材特性和工作頻率的不同，最大輸出功率會有所不同，表中數據僅供參考。
測試條件1KHz/1V，耐壓AC2000V，絕緣電阻：DC500V ≥200MΩ。

以上數據僅供參考。

PQ型高頻變壓器具有漏磁小，損耗低，工作頻率寬，抗干擾性能強等特點
廣泛應用于開關電源、傳真機、電視機、顯示器等
型號：DL-PQ2016、DL-PQ2020、DL-PQ2620、DL-PQ2625、DL-PQ3220、DL-PQ3230、DL-PQ3535、DL-PQ4040
