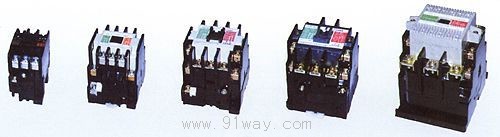

CJX5系列交流接觸器產品詳細說明：

用途： CJX5(S-K)系列（S-K10/11、S-K12、S-K18、S-K20/21、S-K25/35、S-K50/65、S-K85/95）電磁式交流接觸器（以下簡稱接觸）

是新一代接觸器該產品適用于交流50Hz或60Hz，額定電壓至660V，在AC3使用類別下，額定工作電壓為380V時的額定
工作電流為9A、12A、16A、22A、30A、40A、50A、62A、85A、105A。主要用于遠距離接通及分斷電路和頻繁地起動及控制交流電動機。

產品符合IEC60947-4-1、GB14048.4標準。

CJX5系列交流接觸器技術參數：

1、接觸器絕緣電壓為660V。
2、接觸器約定發熱電流、額定工作電流和AC-3工作制下可控的三相交流電動機最大功率見表1。
3、接觸器機械壽命不低于1000萬次
4、接觸器在AC-3工作制下的電壽命為100萬次
5、接觸器在AC-4工作制下額定工作電流和可控電動機功率見表1。

控制線圈：
控制線圈工作電壓范圍：85~110%額定電壓值。
接觸器控制線圈為AC50HZ和60HZ通用線圈，額定電壓值見表5。

輔助觸頭：
接觸器輔助觸頭數見表2。
輔助觸頭組合見表3。
輔助觸頭額定絕緣電壓660V。
輔助觸頭約定發熱電流10A。
輔助觸頭額定工作電流見表4。

結構特征：
接觸器為半封閉、雙斷點，直動式運動結構。輔助觸頭有一常開、一常閉，二常開、二常閉。
根據需要可附裝輔助觸頭組。可扣裝在35MM寬的標準安裝軌道上，具有裝卸迅速、方便之優點。

觸頭系統：
主觸頭、輔助觸頭均為雙斷點結構，觸頭材料采用具有高抗熔焊性、耐電磨損性的銀合金材料。
滅弧室均呈封閉型，并有阻燃型材料阻擋電弧向外噴濺，保證人身及相鄰電器的安全。
輔助觸頭電壽命100萬次。

外形及安裝尺寸
CJ5~9~16接觸器外形安裝尺寸見圖1，表6。
CJX5-22~105接觸器外形安裝尺寸見圖2，表6。

技術參數：

CJX5系列交流接觸器
