LFZBJ-12戶內電流互感器產品詳細說明：

LFZBJ-12戶內電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。
LFZBJ-12戶內電流互感器為全封閉支柱式結構，采用環氧樹脂澆注絕緣。
外絕緣爬電比距滿足Ⅱ級污穢等級要求。
產品執行GB1208—97《電流互感器》標準。

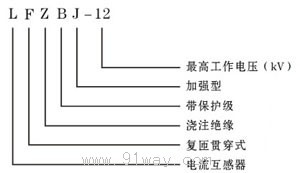

LFZBJ-12戶內電流互感器型號含義


LFZBJ-12戶內電流互感器技術參數
額定二次電流：5A
額定絕緣水平：12/42/75kV
負荷功率因數：COSφ=0.8(滯后)
局部放電水平：≤20PC
儀表保安系數：≤10
額定一次電流、準確級組合及額定輸出、短時熱電流額定值：

額定一次電流(A)	準確級組合	相應準確級下的額定負荷(VA)				額定短時熱電流及持續時間		額定動穩定電流
		0.2	0.5S	0.5	10P10	(KA)	(S)	(KA)
5	0.2/0.2 0.2/0.5 0.5S/0.5 0.5/0.5 0.2/10P10 0.5/10P10 0.5S/10P10	10	10	15	15	0.45	1	1.15
10		10	10	15	15	0.9	1	2.3
15		10	10	15	15	1.35	1	3.44
20		10	10	15	15	1.8	1	4.59
30		10	10	15	15	2.7	1	6.89
40		10	10	15	15	3.6	1	9.18
50		10	10	15	15	4.5	1	11.48
75		10	10	15	15	6.75	1	17.21
100		10	10	15	15	9.0	1	22.95
150		10	10	15	15	13.5	1	34.43
200		10	10	15	15	18	1	45.9
300		10	10	15	15	22.5	1	57.38
400		10	10	15	15	30	1	76.5
		10	10	15	15	30	1	76.5
