LA8-12系列戶內電流互感器產品詳細說明：

一、產品用途及特點
LA8-12系列戶內電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。
本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。
外絕緣爬電比距滿足Ⅱ級污穢等級要求。
產品執行GB1208—97《電流互感器》標準。

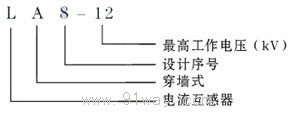

二、LA8-12系列戶內電流互感器型號含義


三、LA8-12系列戶內電流互感器產品技術參數
額定二次電流：5A
額定絕緣水平：12/42/75kV
負荷功率因數：COSφ=0.8(滯后)
局部放電水平：≤20PC
儀表保安系數：≤10
額定一次電流、準確級組合及額定輸出、短時熱電流額定值：

額定一次電流(A)	準確級組合	相應準確級下的額定負荷(VA)					額定短時熱電流及持續時間		額定動穩定電流
		0.2S	0.2	0.5S	0.5	5P10	(KA)	(S)	(KA)
20	0.2S/0.2S 0.2S/0.2 0.2S/0.5S 0.2S/0.5 0.2S/10P10 0.2/10P10	10	10	10	10	15	2．4	1	6．0
30		10	10	10	10	15	3．6	1	9．0
40		10	10	10	10	15	4．8	1	12
50		10	10	10	10	15	6．0	1	15
75		10	10	10	10	15	9．0	1	22．5
100		10	10	10	10	15	12	1	30
150		10	10	10	10	15	18	1	45
200		10	10	10	10	15	24	1	60
300-400		10	10	10	10	15	30	1	75
500-600		10	10	10	10	15	36	1	90
800		10	10	10	10	15	40	1	100
1000		10	10	10	10	15	50	1	125

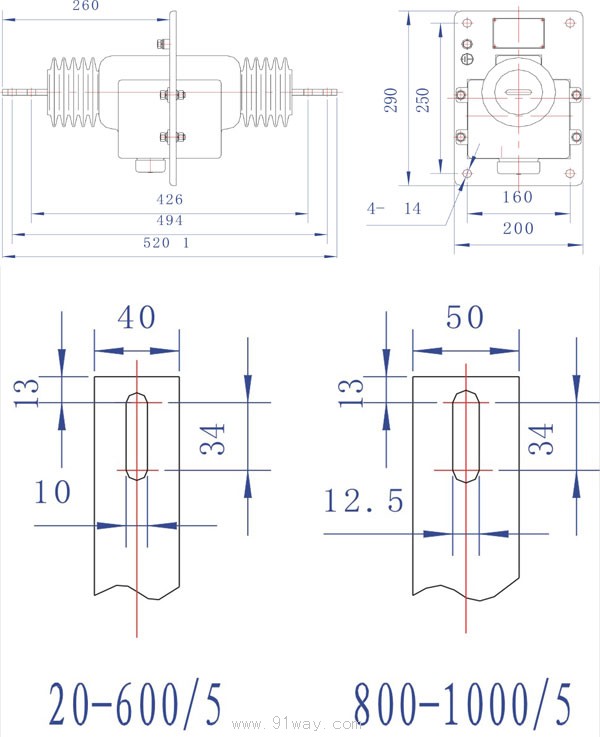

LA8-12系列戶內電流互感器
