RV149-SU旋轉式電位器電氣特性

全阻值 :500Ω- 1MΩ
全阻值公差:±20%
阻抗特性型式:A,B,C,D
最大工作電壓:B線性:AC200V,其它線性:AC150V
額定功率:Single Unit:B線性:0.2W,其它線性:0.1W
額定功率:Dual Unit:B線性 0.125W,其它線性:0.06W
雜音:Less than 100mV
絕緣阻抗:More than 100MΩat DC 500V
耐電壓:1 minute at AC 500 V
單聯用于調光器:1 minute at AC 1500V
殘留阻值:Term.1~2:Less than 20ΩTerm.2~3:Less than 20Ω
同步誤差(雙聯):-40dB~0dB±3dB
開關回路:S.P.S.T.
開關接觸阻抗:Less than 50mΩ
開關額定功率:Single Unit:1.0A at AC/DC 12V
單聯用于調光器:2.0A at AC/Dc 125V

機械特性
全回轉角度:300±5(degree)
旋轉力距:20~200 gf.cm
旋轉止動強度:7.0Kgf.cm Min
推拉強度:8Kgf Min
旋轉段位數目:Center Detent 1C,11C,21C,41C
開關旋轉角度:35±10(degree)
開關力距:150~500 gf.cm

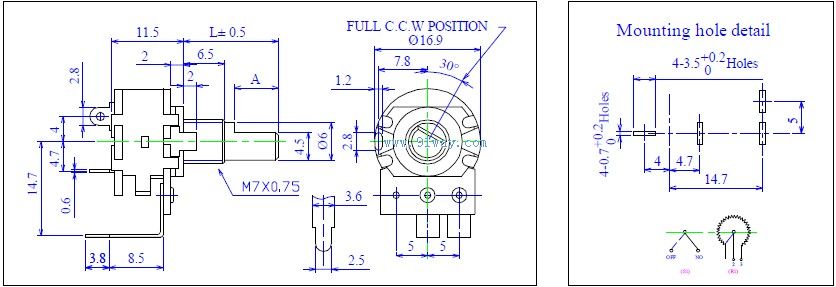

RV149-SU旋轉式電位器
