Z41TC系列陶瓷閘閥產品詳細說明：

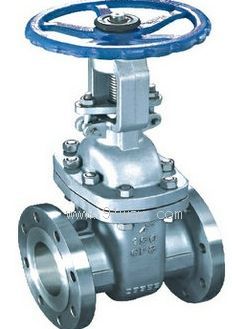

Z41TC系列陶瓷閘閥

引用標準：
設計與制造：GB12234
結構長度：GB12221
壓力溫度等級：GB9131
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092

用途：
Z41TC系列陶瓷閘閥適用于公稱壓力PN1.6～10.0Mpa，工作溫度-29～540℃的石油、化工、礦山、冶金、電力行業等各種工況的管路上，切斷或接通管路介質。特別是用于排灰、排渣系統，放料、排污系統中，其使用壽命比普通合金密封面閥門提高10倍以上。

結構特點：
1.密封可靠、性能優良、造型美觀、互換性好。
2.閘板、閥座密封面采用最新工程陶瓷材料，按引進美國的先進工藝研制開發制造而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。
3.閥體通道和內腔可鑲裝及噴涂陶瓷襯里，可與陶瓷襯里管道連接組成耐磨管路系統，用于排灰排渣及放料排污系統可有效地延長系統的使用壽命。
4.采用高性能填料。
5.傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。

Z41TC系列陶瓷閘閥主要零件的材料說明：

閥 體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
閥 蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
閥 板	WCB+工程陶瓷	ZGCr5Mo+工程陶瓷	ZG1Cr18Ni9Ti+工程陶瓷
閥 座	工程陶瓷	工程陶瓷	工程陶瓷
閥 桿	2Cr13	25Cr2MoV	1Cr18Ni9Ti
閥桿螺母	ZCuA110Fe3	ZCuA110Fe3	ZCuA110Fe3
填 料	增強柔性石墨
