KHBF(KHMF)法蘭高壓球閥產品詳細說明：

型號說明

① 系列代號：KHBF（KHMF）系列法蘭式球閥
② 公稱通徑：16、20、25、32、40、50mm
③ 壓力范圍：40、63、100、160、250、315bar
④ 閥體材料：1-鋼
⑤ 球體材料：1-鋼
⑥ 工作溫度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡膠
⑧ 手柄形式：02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號：由生產商定

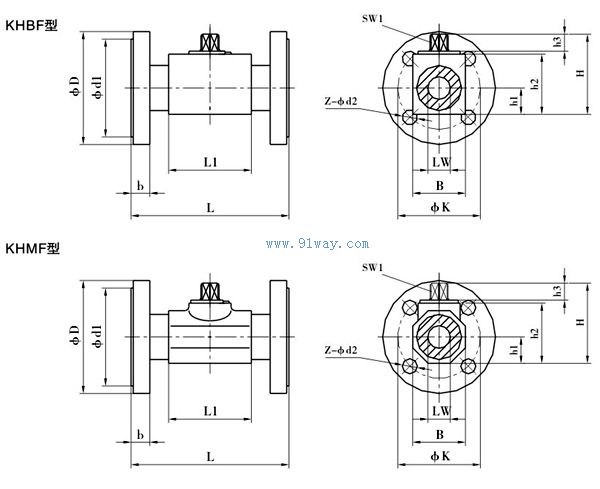

外形尺寸表

型號	壓力范圍	DN	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z
KHBF-016	10-40	16	15	130	48	95	45	14	65	38	16	62	19	45	11	9	4
KHBF-016	63-160					105		14	75		20
KHBF-016	250-315					130		18	90		26
KHBF-020	10-40	20	20	150	60	105	58	14	75	48	18	75	25	57	11	12	4
KHBF-025	10-40	25	25	160	65	115	68	14	85	57	18	82	28.5	64	11	12	4
KHBF-025	63-160					140		18	100		24
KHBF-025	250					150		22	105		28
KHBF-025	315					160		22	115		34

型號	壓力范圍	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	180	84	140	78	18	100	75	18	103	37.5	84	12	14	4
KHMF-032	63-160					155		22	110		26
KHMF-040	10-40	40	38	200	91	150	88	18	110	85	18	114	42.5	95	12	14	4
KHMF-040	63-160					170		22	125		28
KHMF-040	250					185		26	135		34
KHMF-040	315					195		26	145		38
KHMF-050	10-40	50	48	230	100	165	102	18	125	105	20	131.5	52.5	112.5	12	14	4
KHMF-050	63					180		22	135		26
KHMF-050	100-160					195		26	145		30
KHMF-050	250					200		26	150		38						8
KHMF-050	315					210		26	160		42

型號	壓力范圍	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	130	84	140	78	18	100	75	18	103	37.5	84	12	17	4
KHMF-040		40	38	140	91	150	88		110	85	18	114	42.5	95
KHMF-050		50	48	150	100	165	102		125	105	20	131.5	52.5	112.5
