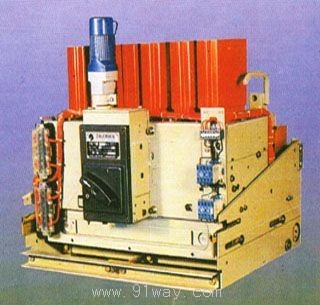

DW17B(ME)系列萬能式斷路器技術數據和性能
DW17B(ME)系列萬能式斷路器的技術性能符合IEC947-2國際標準和JB14048.2國家標準
斷路器在不同環境溫度下的約定發熱電流見表.
表
| 斷路器結構尺寸等級 |
殼架等級額定電流(A) |
額定電流A(防護等級為IPOO) |
| 固定式 |
抽屜式 |
| 35℃ |
45℃ |
55℃ |
35℃ |
45℃ |
55℃ |
| 結構尺寸1 |
630 |
630 |
630 |
630 |
630 |
630 |
630 |
| 800 |
800 |
800 |
800 |
800 |
800 |
800 |
| 1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
| 1250 |
1250 |
1250 |
1250 |
1250 |
1250 |
1250 |
| 1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
| 1900 |
1900 |
1900 |
1900 |
1900 |
1900 |
1900 |
| 結構尺寸2 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
| 2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
| 2900 |
2900 |
2900 |
2900 |
2900 |
2900 |
2900 |
| 結構尺寸3 |
3200 |
3200 |
3200 |
3200 |
3200 |
3200 |
3200 |
| 3900 |
3900 |
3900 |
3900 |
3900 |
3900 |
3900 |
注:630A/800A/1000A/1250A斷路器選用無過電流脫扣器時額定電流可分別提高到760A/910A/1200A/1300A |
