TC171玻璃釉電位器產品詳細說明：

TC171玻璃釉電位器電特性

標稱阻值范圍Range of nominal resistance：10Ω~2MΩ
阻值允許偏差Resistance tolerance：±10%
終端電阻Terminal resistance：≤2%R or 2Ω
接觸電阻變化contact resistance variation：CRV≤3%R或3Ω
絕緣電阻Insulation resistance：R1 ≥1GΩ （500V）
介質耐壓Dielectric withstand voltage：900vac
有效電行程：electrical travel：18圈±1圈

環境特性
額定功率Rated power （300V max）：0.75W @ 40℃ ，0W @ 125℃
溫度范圍Temperature range：-55℃~+150℃
溫度系數TCR：≤±150×10-6/℃
旋轉壽命Life Expectancy：200周 △R≤±5%R
溫度沖擊Thermal shock：無電氣間斷和可見損傷機械損傷，△(Uab/Uac)≤±3，%ΔR≤±3%R
耐濕Moisture proof：GJB360A—96 方法106,72h ΔR≤±5%R R1≥100MΩ
高頻振動High frequency vibration：GJB360A—96 方法204 ΔR≤±3%R △(Uab/Uac)≤±5%，不允許有大于0.1ms的電器間斷
沖擊Shock:
GJB360A—96，方法213 ΔR≤±3%R △(Uab/Uac)≤±5%，不允許有大于0.1ms的電器間斷
高溫壽命Life at high temperature ：40℃,0.75W,1000h, ΔR≤±5%R △(Uab/Uac)≤±5%
高溫貯存Storage at high temperature：125℃,250h, ΔR≤±5%R △(Uab/Uac)≤±2%
低溫工作Operation at low temperature：-55℃，0.75W，ΔR≤±3%R △(Uab/Uac)≤±3%

物理特性
起動力矩Starting torque：≤50mN.m
標志Mark: 商標Trade mark， 型號type,阻值resistance，線路圖Diagram,日期代碼date code
標準包裝Standard package ：200只/盒 200pcs/box

標稱阻值：
Standard Resistance Table

阻值Resistance	阻值Resistance
10 20 50 100 200 500 1K 2K 5K	10K 20K 50K 100K 200K 500K 1M 2M

總規范：GJB918—90
General specification：GJB918—90
詳細規范：Q/RU802—2006
Detail specification：Q/RU802—2006

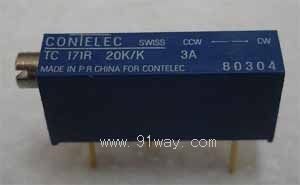

TC171玻璃釉電位器
