JW,JX,JY,JZ系列分馬力異步電動機產品詳細說明：

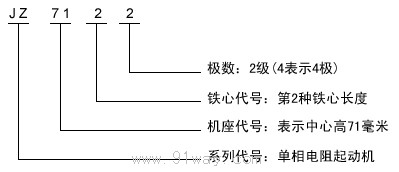

JW,JX,JY,JZ系列分馬力異步電動機

JW系列為三相電動機，有良好的起動和運行性能，結構簡單。維護方便，在各種機械上都適宜作傳動力。
JX系列為單相電容運轉電動機，功率因數較高，運轉勻穩，適用于風扇、電子儀器、儀表、醫療器械等各種起動轉矩要求較低的機械。該系列電機不宜空載使用。
JY系列為單相電容起動電動機，有較大的起動轉矩，適用于空氣壓縮泵、冰箱、醫療器械、木工機械等。
JZ系列為單相電阻起動電動機。僅適用于小型機床、鼓風機、醫療器械等。

使用說明
海拔不超過1000米。
周圍環境溫度不超過+40℃。
電動機為E極絕緣，繞組采用聚酯高強度漆包線。
電動機在環境溫度不超過40℃，承受額定負載長時間運行時，定子繞組允許溫升，溫度記法60℃，電阻法75℃。
溫熱帶地區使用的電動機須加以三防措施（型號后加TH）。


主要技術指標
JW系列為三相電動機

型號	電壓 伏	頻率 赫	輸出		轉速 轉每分	消耗功率 約值瓦	額定電流 約值安	起動轉矩	最大轉矩	起動電流	重量 千克
			瓦	馬力				額定轉矩	額定轉矩	額定電流
JW7122 JW7112	380	50	750 550	1 3/4	2800	990 740	1.8 1.35	＞2.2	＞2.4	＜6	7.2 6.2
JW6322 JW6312			370 250	1/2 1/3		510 340	0.95 0.65				5.0 4.5
JW5622 JW5612			180 120	1/4 1/6		250 170	0.45 0.35				3.7 3.2
JW5022 JW5012			90 60	1/8 1/12		130 95	0.25 0.2				2.6 2.6
JW4522 JW4512			40 25	1/20 1/30		67 56	0.15 0.1				2.0 2.0
JW7134 JW7124 JW7114			750 550 370	1 3/4 1/2	1400	1000 750 520	2.1 1.6 1.05				8.7 7.2 6.2
JW6324 JW6314			250 180	1/3 1/4		360 265	0.9 0.65				5.0 4.5
JW5624 JW5614			120 90	1/6 1/8		190 150	0.50 0.4				3.7 3.2
JW5024 JW5014			60 40	1/12 1/20		110 75	0.3 0.25				2.6 2.6
JW4524 JW4514			25 15	1/30 1/50		55 45	0.2 0.1				2.0 2.0

JX系列為單相電容運轉電動機

型號	電壓 伏	頻率 赫	輸出		轉速 轉/分	額定電流 安	起動轉矩 倍數	最大轉矩	起動電流 安	電容器 法	重量 千克
			瓦	馬力				額定轉矩
JX5622 JX5612	220	50	120 90	1/6 1/8	2800	1.0 0.7	0.35		5.0	4×10-6	3.6 3.0
									3.2
JX5022 JX5012			60 40	1/12 1/20		0.45 0.35	0.35 0.5		2.5	2×10-6	2.6
									2.0
JX4522 JX4512			25 15	1/30 1/50		0.25 0.2	0.5		1.5	1×10-6	2.0
									1.0
JX5624 JX5614			90 60	1/8 1/12	1400	0.8 0.5	0.35		3.2	4×10-6	3.6 3.0
									2.5
JX5024 JX5014			40 25	1/20 1/30		0.4 0.35	0.5		2.0	2×10-6	2.6
									1.5
JX4524 JX4514			15 8	1/15 1/100		0.25 0.2	0.5		1.0	1×10-6	2.0
									0.8

注:JX系列為單相電容運轉電動機,電容器采用工作電壓為450伏的交流密封紙介電容器。

主要技術指標
JY系列為單相電容起動電動機

型號	電壓 伏	頻率 赫	輸出		轉速 轉/分	消耗功率 瓦	額定電流 安	起動轉矩 倍數	起動電流 安	最大轉矩	重量 千克
			瓦	馬力						額定轉矩
JY7132 JY7122 JY7112	220	50	500 370 250	3/4 1/2 1/3	2800	800 570 400	4.5 3.5 2.5	2.5 2.5 3.0	29 21 15	＞1.8	8.3 7.0 6.0
JY7134 JY7124 JY7114			370 250 180	1/2 1/3 1/4	1400	580 410 320	4.0 3.0 2.5	2.5 3.0 3.0	21 15 12		8.3 7.0 6.0

JZ系列為單相電阻起動電動機

型號	電壓 伏	頻率 赫	輸出		轉速 轉/分	消耗功率 瓦	額定電流 安	起動轉矩 倍數	起動電流 安	最大轉矩	重量 千克
			瓦	馬力						額定轉矩
JZ7122 JZ7112	220	50	370 250	1/2 1/3	2800	570 400	3.5 2.5	1.25 1.30	29 20	＞1.8	7.0 6.0
JZ6322 JZ6312			180 120	1/4 1/6		300 230	2.0 1.5	1.50 1.60	15.5 12.5		4.8 4.3
JZ5622 JZ5612			90 60	1/8 1/12		175 145	1.2 1.0	1.70 1.80	10.5 8		3.5 3.0
JZ7134 JZ7124 JZ7114			370 250 180	1/2 1/3 1/4	1400	580 410 320	4.0 3.0 2.5	1.30 1.40 1.60	29 20 15.5		8.2 7.0 6.0
JZ6324 JZ6314			120 90	1/6 1/8		240 200	2.0 1.5	1.7 1.8	12.5 10.5		4.8 4.3
JZ5624 JZ5614			60 40	1/12 1/20		150 125	1.2 1.0	2.0 2.2	8 7		3.5 3.0

外形及安裝尺寸

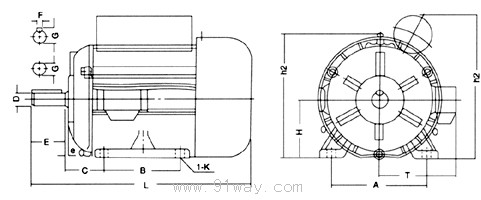

機座有底腳，端蓋上無凸緣，臥式安裝。

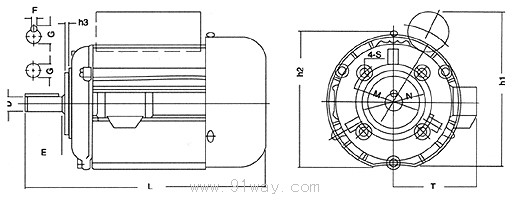

機座無底腳，端蓋上有凸緣（型號后加B14），立式安裝。

JW系列

JX系列



JY系列

JZ系列

參考尺寸

機 座 號	尺寸（毫米）
	A	B	C	D	E	F	G	H	K	P	M	N	h	e	S	L	T	h	h
71	112	90	45	016	40	5	18	71	09	144	85	70	3	2	M6	265	93	160	150
63	100	80	40	014	30	4	15.5	63	09	126	75	60	3	2	M5	225	85	-	130
56	90	71	36	011	23	4	12.5	56	07	114	65	50	3	2	M5	200	75	-	115
50	80	63	32	09	20	-	8	50	07	92	55	40	3	5	M5	150	60	-	95
45	71	56	28	07	16	-	6	45	06	83	45	30	3	5	M5	136	56	-	85
