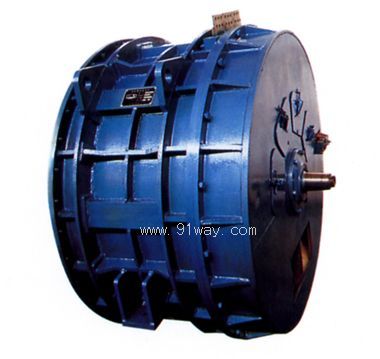

JF204D同步牽引發電機產品詳細說明：

JF204D同步牽引發電機為三相凸極式電機，容積功率為3700kVA，該電機采用成熟制造工藝，并吸收了國外先進技術。具有大容量、高電壓、絕緣等級高、溫升速度好等特點。轉子采用單軸承支撐，磁極為一體化結構，集電環為銅環。轉子一端通過軸承E32626QTY和端蓋與機座連接。定子扇形片采用優質硅鋼板DW360-50，定子鐵心通過拉螺桿固定，轉子均經真空壓力浸漆。該電機已裝用在東風8B貨運重載內燃機車和東風11準高速客運機車上，該電機也可用于其他領域。

JF204D同步牽引發電機主要技術參數：(Main Specifications)
額定容量（Rated Power）：3700KVA
額定電壓（Rated Voltage）: 540V/770V
額定電流（Rated Current）: 3955A/2775A
額定頻率（Rated Frequency）: 116.7Hz
額定轉速（Rated Speed）: 1000r/min
定子接法（Connection of Stator）Y(帶中性線)Y（With Neutral Wire）
額定功率因數（Rated Power Factor）: 0.95(滯后) 0.95(Lagged)
勵磁電壓（Exciting Voltage）61/76V
勵磁電流(Rated Exciting Current) 289/358A
工作制（Duty）: s1
絕緣等級（Insulation class ）: H/H
效率 （Efficiency）96.4%/97.0%
勵磁方式（Exciting Type）: 他勵 Separately Excited
電機轉向（Direction of rotation）從軸伸端看為順時針 CW（Seeting from shaft end）
冷卻方式（Cooling Method）: 強迫通風Forced Ventilation
重 量（Weight）:6032kg
