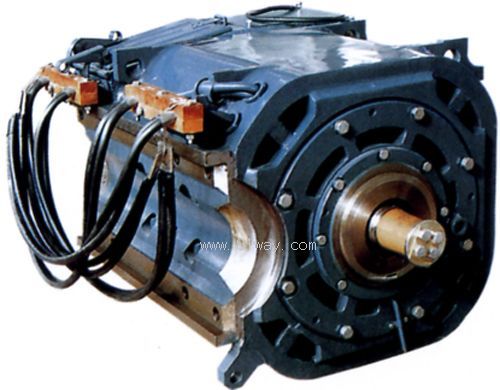

ZD124直流牽引電動機產品詳細說明：

ZD124直流牽引電動機采用抱軸半剛性懸掛方式安裝在機車轉向架上。其機構特點是：鋼板焊接抱軸承機座，H級絕緣電樞、換向器端、傳動端軸承蓋留有軸承溫度傳感器安裝孔。是ZD109B結構改進型產品。通用ZD109電樞鐵心、主附極線圈。主要用于改進型東風5和DF7G機車上。

ZD124直流牽引電動機主要技術參數：
額定功率（Rated Power）：530KW
額定電壓（Rated Voltage）: 670V/980V
額定電流（Rated Current）: 845A/575A
額定轉速（Rated Speed）: 770r/min
額定效率（Rated Efficiency）: 93%
最大轉速（Max Speed））: 2385 r/min
最大恒功率轉速（Max Speed at Constant Power）: 2190 r/min
最大電流（Max Current）: 1200A
工作制（Duty）: s1
絕緣等級（Insulation class ）: H/H
勵磁方式（Exciting Type）: 串勵 Serier-Wound
冷卻方式（Cooling Method）: 強迫通風Forced Ventilation
重 量（Weight）:2780kg
