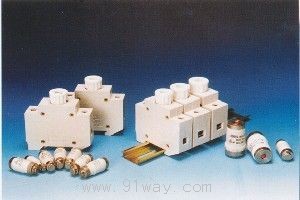

| 產品名稱: | RL8D系列螺旋式熔斷器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 低壓熔斷器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
1.用途
RL8D螺旋式熔斷器適用于交流 50Hz 、額定電壓 380V 、額定電流為 2-100A 的電路中作過載和短路保護之用。
2.結構特點
熔斷器由熔斷體和支持件所組成,熔斷體有明顯的熔斷指示、支持件絕緣底座選用具有耐溫(超過 230 ℃)和阻燃性能的增強塑料制成,能安全、可靠地分斷電路。
3. RL8D系列螺旋式熔斷器技術參數
1.熔斷器的基本參數見表 1:
|
額定電壓 V |
熔斷器支持件額定電流 A |
熔斷體額定電流 A |
額定分斷能力 | |||
|
KA |
cos ф | |||||
|
380 |
16 |
2 、 4 、 6 、 10 、 16 |
50 |
0.1~0.2 | ||
|
63 |
20 、 25 、 35 、 50 、 63 | |||||
|
100 |
80 、 100 | |||||
|
額定電流 A |
約定時間 h |
約定不熔斷電流 |
約定熔斷電流 | ||||
|
Inf |
If | ||||||
|
In ≤ 4 |
1 |
1.5In |
2.1In | ||||
|
4 < In < 16 |
1.9In | ||||||
|
16 ≤ In ≤ 63 |
1.25In |
1.6In | |||||
|
63 < In ≤ 100 |
2 |
