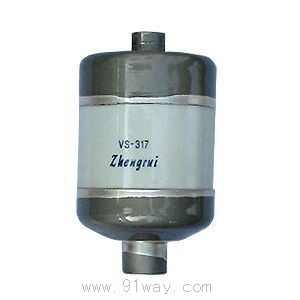

ZKTJ-315、500/1140型陶瓷真空開關管產品詳細說明：

用途
ZKTJ型、ZKTD型陶瓷真空開關管采用高氧化鋁陶瓷作絕緣外殼，管內以高真空作介質，因而，其體積小，耐高壓、分?jǐn)嗄芰��?qiáng)、使用壽命長、觸頭不必維修，尤其是因其電弧不外露，安全可靠的優點，為煤炭、電力、化工、冶金、石油等工業部門所廣泛采用。

該產品配以合適的操動機構，可裝配成高、中、低壓交流斷路器或交流接觸器,用于高、中、低壓配電控制裝置,供遠距離接通與分?jǐn)嚯妱?dòng)機、變壓器、電容器組等，特別適宜組成隔爆型磁力起動器。

ZKTJ-315、500/1140型陶瓷真空開關管技術參數

額定工作電壓1140V；	額定工作電流315、500A；	額定接通能力3.15，5kA,100次
額定分?jǐn)嗄芰?.52KA，4KA,25次;	極限分?jǐn)嗄芰?KA，3次	額定短時耐受電流3.15,5KA;
額定短路持續時間10S；	工頻耐受電壓10KV；	電壽命AC4　10萬次
機械壽命300萬次;	觸頭額定開距2.0±0.2mm;	觸頭自閉力50±5N;
觸頭額定開距時的反力65±6.5N;
觸頭自閉力下的接觸電阻≤120μΩ;
觸頭允許磨損厚度1mm；
配用接觸器VS317、507型。

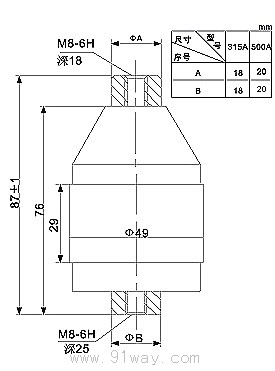

ZKTJ-315、500/1140型陶瓷真空開關管外形尺寸及安裝尺寸
