ZQ-4-2/3.5KW型直流牽引電機用途及使用范圍

1、用于CJY1.5型礦用架線式電機車作主牽引電動機用.
2、適用于海拔高度不超過1200mm周圍環境溫度不超過40度，能在顛簸振動布滿灰塵潮濕和無爆炸性氣體的空氣中及頻繁啟動工況下工作。

產品支承形式與結構
本電機為全封閉自冷式，采用B級絕緣，4極，電機座采用鑄鋼件，在傳動端頂上開有視窗孔，以觀察和清洗換向器，更換電刷，視察窗蓋與機座采用毛氈墊，然后以螺栓堅固密封。端蓋用鑄鋼鑄成，端蓋內裝有軸承。
傳動端軸承采用軸承套，非傳動端軸承則直接裝入端蓋軸承室，兩端均用207軸承。電機換向器系拱式，用錐形壓圈和套筒壓緊，然后用螺帽堅固，用輕壓配合固定在軸上，電樞鐵芯用0.5厚D21硅鋼板沖片疊成用環鍵和軸上階梯通過壓圈壓緊.電樞線圈為單波式,由1.56*2.83的SBECB雙玻璃比包線制成,機座內有4個主極,無換向極,主極鐵芯由0.5厚D21硅鋼板沖片疊壓后用鉚釘鉚牢成,線圈由2.26*6.9SBECB雙玻璃絲包線繞成.電機用旋轉刷架以便更換電刷和調整電刷位置,刷架上有4個刷握,每刷握上有一塊10*25*40牌號為D252的電刷.電機的引出線,電樞系經電刷、炭刷架上聯接電纜，接到端蓋上的出線盒的接線柱上，然后與通過橡皮套并被出線盒卡牢的外面電源聯接。主極線圈系直接出線，接到在視窗兩側出線板上帶絕緣套的4個接線柱上，然后與穿過機座壁，經橡皮墊圈，密封墊圈，并用螺紋套扣牢的電源電纜聯接。

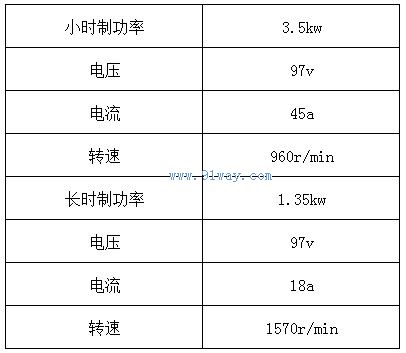

ZQ-4-2/3.5KW型直流牽引電機技術參數

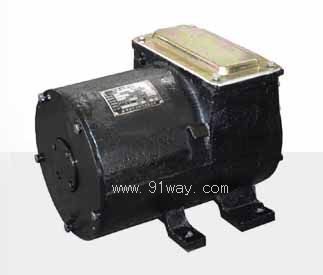

ZQ-4-2/3.5KW型直流牽引電機
