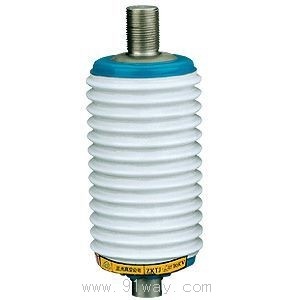

ZKTJ-160-630/10KV(Ⅰ)型陶瓷真空開關管產品詳細說明：

用途
ZKTJ-160-630/10KV(Ⅰ)型陶瓷真空開關管采用高氧化鋁陶瓷作絕緣外殼，管內以高真空作介質，因而，其體積小，耐高壓、分?jǐn)嗄芰��?qiáng)、使用壽命長、觸頭不必維修，尤其是因其電弧不外露，安全可靠的優點，為煤炭、電力、化工、冶金、石油等工業部門所廣泛采用。
ZKTJ-160-630/10KV(Ⅰ)型陶瓷真空開關管配以合適的操動機構，可裝配成高、中、低壓交流斷路器或交流接觸器、用于高、中、低壓配電控制裝置,供遠距離接通與分?jǐn)嚯妱?dòng)機，變壓器、電容器組等，特別適宜組成隔爆型磁力起動器。

技術參數

額定工作電壓10KV；	額定工作電流160、250、400、630A；
額定接通能力1.6、2.5、4、6.3KA,100次	額定分?jǐn)嗄芰?.28，2，3.2，5.04KA，25次
極限分?jǐn)嗄芰?60--400A　4.5KA　3次	額定短時耐受電流1.28、2、3.2、5.04KA;
額定短路持續時間10S	工頻耐受電壓32KV;
電壽命10萬次	機械壽命100萬次
觸頭額定開距4±0.4mm;	觸頭自閉力85--125N;
觸頭額定開距時的反力100～130N;	觸頭自閉力下的接觸電阻＜120μΩ;
觸頭允許磨損厚度1mm；	配用接觸器CKG3-160-630A/10型

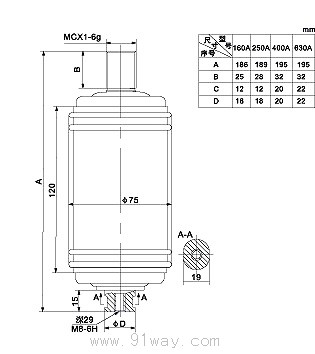

外形尺寸及安裝尺寸

ZKTJ-160-630/10KV(Ⅰ)型陶瓷真空開關管
