用途
ZKTD-630/1140型陶瓷真空開關管采用高氧化鋁陶瓷作絕緣外殼，管內以高真空作介質，因而，其體積小，耐高壓、分?jǐn)嗄芰��?qiáng)、使用壽命長、觸頭不必維修，尤其是因其電弧不外露，安全可靠的優點，為煤炭、電力、化工、冶金、石油等工業部門所廣泛采用。
該產品配以合適的操動機構，可裝配成高、中、低壓交流斷路器或交流接觸器、用于高、中、低壓配電控制裝置,供遠距離接通與分?jǐn)嚯妱?dòng)機，變壓器、電容器組等，特別適宜組成隔爆型磁力起動器。
技術參數
額定工作電壓1140V；額定工作電流630A；額定短路開斷電流12.5KA
額定短路開斷次數16次;額定電流開斷次數3000次;機械壽命1.5萬次;
額定短時耐受電流12.5KA;額定短時耐受時間4S;額定工頻耐受電壓10KV
觸頭額定開距4±0.4mm;觸頭自閉力115±11N;
觸頭額定開距時的反力140±14N;
觸頭自閉力下的接觸電阻≤100μΩ;
配用斷路器ZK1--630型。

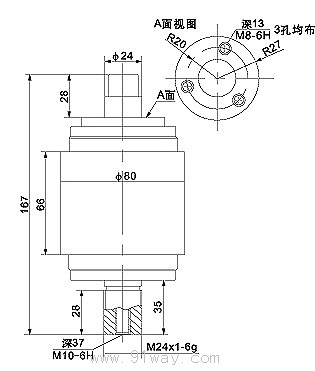

ZKTD-630/1140型陶瓷真空開關管外形尺寸及安裝尺寸
