MZG13-12型戶外單極隔離開關(以下簡稱為開關)適用于10kV高壓輸配電線路上，用以切斷和閉合無負載有電壓的單相或三相電路。開關供三相線中系統單相使用，其結構簡單，經濟，使用方便。開關的額定電流有：200；400；600和1000A。它們皆由底座、支柱絕緣子、導電部分和機構部分組成。采用閘刀式結構分合閘達到切斷和閉合線路。每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘刀所需要的接觸壓力。開關分合閘時用絕緣操作機構可以進行合閘運動。閘刀有自鎖裝置。

結構特點：
1、海拔高度不超過1000m；
2、環境濕度：最高環境濕度不高于+40℃, 最低環境濕度不低于-30℃；
3、戶外風速不超過35m/s；
4、地震烈度不超過8度；
5、安裝場所應無嚴重影響開關絕緣和導電能力的氣體、蒸汽、化學性質沉積、灰塵垢污、及其他爆炸性、浸蝕性介質；
6、安裝場所應無頻繁的劇烈振動。

MZG13-12戶外交流高壓隔離開關型號含義

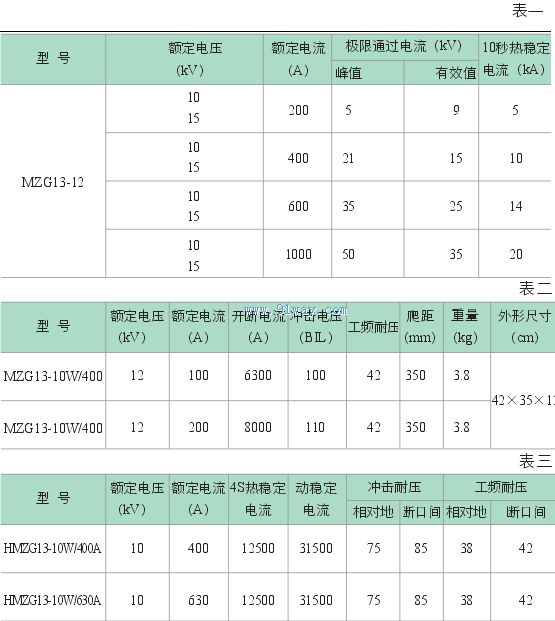

MZG13-12戶外交流高壓隔離開關主要技術參數

MZG13-12戶外交流高壓隔離開關
