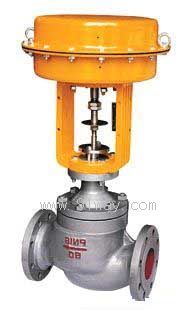

SZJHP,SZJHM精小型氣動薄膜直通單座套筒調節閥產品詳細說明：

SZJHP、SZJHM精小型氣動薄膜直通單座、套筒調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、液位保持　在給定值。特別適用于允許泄漏小且閥前后壓差不大的工作場合。

SZJHP,SZJHM精小型氣動薄膜直通單座套筒調節閥有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。
產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～300。適用液體溫度由-200℃至+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品格規格可供選擇。

主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜　　　蓋：A3
波 紋 膜片：丁腈橡膠夾增強滌綸織物
彈　　　簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯　　　套：2Cr13

主要技術參數

公稱通徑DN（mm） 　（閥芯直徑dn）		20				25	32	40	50	65	80	100	125	150	200	250	300
		(10)	(12)	(15)	(20)
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程		10				16		25		40			60			100
膜片有效面積Ae（cm2）		280						400		600			1000			1600
信號范圍Pr（KPa）		20～100、40～200
氣源壓力Ps（KPa）		0.14～0.4
固有流量特性		直線、等百分比
固有可調比R		50：1
允許泄漏量		硬閥座：Ⅳ級、軟閥座：Ⅵ級
公稱壓力PN（MPa）		1.6、4.0、6.4
工作溫度t （℃）	常溫型	-20～200、-40～250、-60～250
	散熱型	-40～450、-60～450
	高溫型	450～560
	低溫型	-60～-100、-100～-200、-200～-250

＊本產品性能指標貫徹GB/T4213—92。
