LFZB1系列高壓電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定電壓10kV及以下電壓等級，額定頻率為50Hz或60Hz的戶內電力線路及設備中作電流、電能測量和繼電保護用。本型互感器具有體積小、重量輕、絕緣性能優越、精度高、動熱穩定倍數高等特點，是為了替代舊型號LAJ-10(半封閉)而專門設計的新產品，外形及安裝尺寸與舊產品一樣，可完全替代，并且還可以根據用戶需要制成各種特殊規格的產品，靈活性強。符合IEC44-1:1996及GB1208-2006《電流互感器》標準。

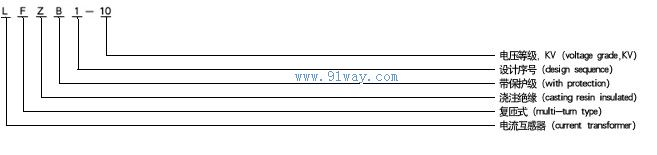

LFZB1系列高壓電流互感器型號含義


結構簡介

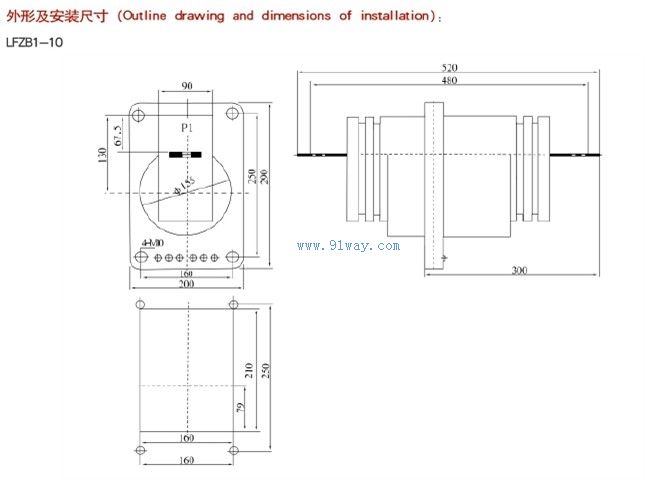

LFZB1系列高壓電流互感器為全封閉式結構，鐵芯采用優良的導磁材料，一、二次繞組及鐵芯均澆注在環氧樹脂中，具有優良的絕緣性能和防潮能力，并易表面維護。一次出線P1、P2分別在澆注體的兩側，二次繞組出線端在澆注體的中間，第一組為計量繞組（0.2S級、0.2級），標志為1S1、1S2：第二組為監控繞組（0.5級），標志為2S1、2S2;第三組為保護級繞組（10P級），標志為3S1、3S2。如果客戶需要，可任意改變準確級組合，互感器為減極性，中間4只M10的銅嵌件為互感器的安裝孔。

LFZB1系列高壓電流互感器技術參數

1額定絕緣水平：12/42/75KV
2負荷的功率因數：COSΦ=0.8(滯后)
3額定二次電流：5A或1A
4表面爬電距離：280mm
5局部放電水平符合GB1208-2006《電流互感器》標準

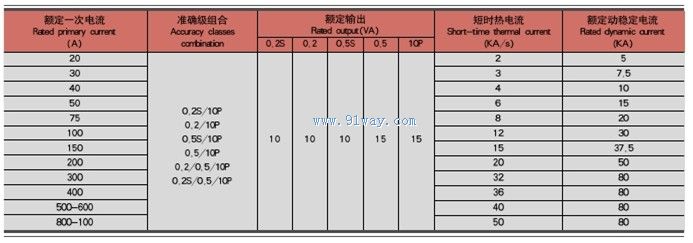

6額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見下表

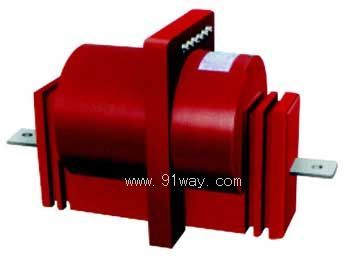

LFZB1系列高壓電流互感器
