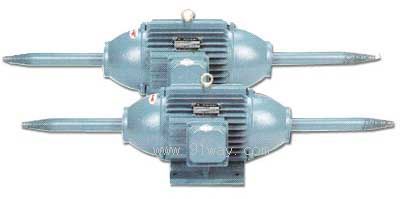

JP2系列三相異步磨光電動機產品詳細說明：

JP2系列三相異步磨光電動機設計完善，具有體積小、重量輕、造型美觀，結構堅固，性能可靠等顯著優點�？梢则�(qū)動磨輪磨光各類零件。其運行方式為S6=60%，在海拔不超過1 000米和周圍溫度不超過+40 0C的環境中，能保證良好工作。定子繞組的絕緣等級為B級。兩端軸伸錐螺紋的錐度為1 6 0，軸承型號見表1 0額定功率為1.5、2.2、3、4、5.5、7.5KW(即2、3、4、5.5、7.5、10HP)。額定電壓為380V。3KW及以下者為Y接法，4千瓦及以上為△接法。額定頻率為50Hz，其它額定電壓（220／380V、346V、420V等）或頻率為60Hz的磨光電動機也可供應。JP，D雙速磨光電機可帶速度轉換開關，方便快慢速度的轉換。

型號	額定功率		滿載數據				堵轉電流 額定電流	堵轉轉矩 額定轉矩	最大轉矩 額定轉矩	重量 （Kg）
	(KW)	(HP)	轉速 (R/min)	電流 (A)380V	效率 %	功率因素 （Cos）
JP2 21--2	1.5	2	2860	3.22	81	0.87	7.0	1.8	2.2	30
JP2 22--2	2.2	3	2860	4.64	82.5	0.87	7.0	1.8	2.2	32
JP2 31--2	3	4	2900	6.13	84	0.88	7.0	1.8	2.2	45
JP2 32--2	4	5.5	2900	8.05	85.5	0.88	7.0	1.8	2.2	52
JP2 41--2	5.5	7.5	2900	10.8	86.5	0.88	7.0	1.6	2.2	72
JP2 42--2	7.5	10	2900	14.8	87.5	0.88	7.0	1.6	2.2	84
JP2 31--4	1.5	2	1430	3.5	80	0.81	7.0	1.8	2.0	46
JP2 32--4	2.2	3	1430	4.9	82	0.82	7.0	1.8	2.0	53
JP2 41--4	3	4	1440	6.3	84	0.84	7.0	1.8	2.0	65
JP2 D32--4/2	2.4/3	3/4	1420/2860	5.0/6.7	83/80	0.82/0.9	7.0	1.6	2.0	53
JP2 D41--4/2	2.6/3.2	3.5/4.3	1420/2860	5.7/6.5	83/82	0.83/0.9	7.0	1.6	2.0	72

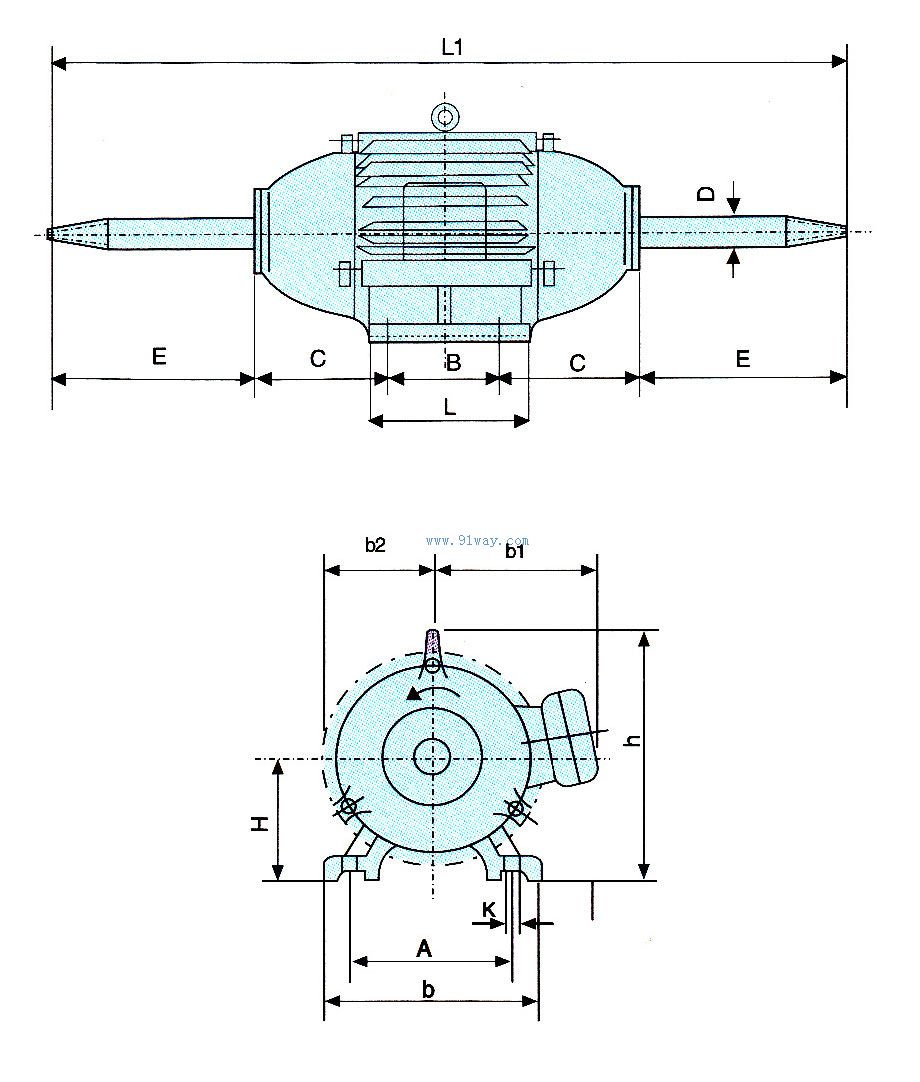

型號	尺寸														前軸承型號	后軸承型號	重量 （kg）
	A	B	b	H	D	K	C	b2	E	b1	H	軸伸螺紋	L	L1
JP2 21--2	160	112	205	100	30	13	122	105	252	155	210	8牙/英寸	145	860
JP2 22--2	160	140	205	100	30	13	122	105	252	155	210	8牙/英寸	172	888
JP2 31--2 JP2 31--4	190	140	245	112	35	13	145	120	252.5	180	270	8牙/英寸	175	935
JP2 32--2 JP2 32--4 JP2 D32--4/2	190	159	245	112	35	13	145	120	265.5	180	270	8牙/英寸	195	980
JP2 41--2 JP2 41--4 JP2 D41--4/2	216	140	275	132	45	13	165	140	325	210	315	8牙/英寸	200	1120
JP2 42--2	216	178	275	132	45	13	165	140	325	210	315	8牙/英寸	240	1158

JP2系列三相異步磨光電動機電機軸承型號

機座號	前軸承（2個）	后軸承（2個）
JP2 2#	6206--2RZ	6206--2RZ
JP2 3#	6207--2RZ	6207--2RZ
JP2 4#	6209--RZ	6209--2RZ
