JLSZY-35W組合式互感器(又稱電能計量箱)系供交流50Hz、額定電壓35kV三相電力線路中作有功、無功電能計量。適用于農村戶外變電站，也可用于工業企業小型變、配電所。本產品可取代JLS-35型油浸式電能計量箱。

結構特點：
本型組合互感器為戶外環氧樹脂澆注、全封閉、支柱式結構。由于采用戶外環氧樹脂澆注，產品具有耐電弧、耐紫外線、耐老化、壽命長、免維護等特點。本產品由三臺單相接地電壓互感器組成“Y”型接線，兩臺電流互感器分別串接在A、C相上，并且電流互感器二次繞組帶有抽頭可得到不同電流比。
二次出線通過金屬軟管引出，接線方便、安全可靠并能實現防竊電措施。底座槽鋼上有四個安裝孔供安裝使用。

JLSZY-35W組合式互感器技術參數：
污穢等級：Ⅳ級；
本型組合互感器系由三臺單相接地電壓互感器及兩臺單相電流互感器組合成三相，電壓互感器用Y/Y接線；
本型組合互感器滿足GB1208《電流互感器》、GB1207《電磁式電壓互感器》、GB17201《組合互感器》之要求；
電壓互感器額定電壓比為：35000/100(V)，額定二次輸出為：0.2級30VA；
負荷功率因數：COSΦ=0.8(滯后)．
電流互感器儀表保安系數：FS≤10;
環境溫度：-30℃～40℃之間。日平均氣溫不超過30℃；
海拔高度：≤4000m；

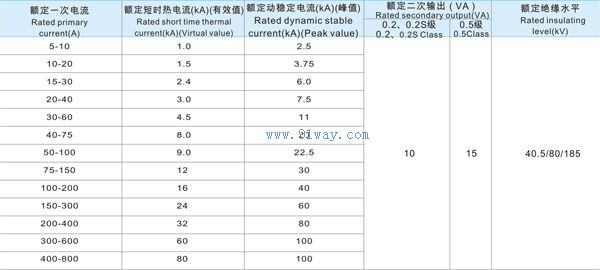

JLSZY-35W組合式互感器技術參數

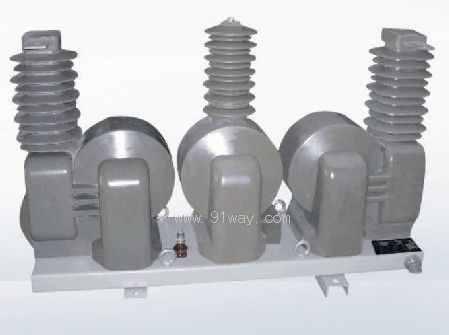

JLSZY-35W組合式互感器
