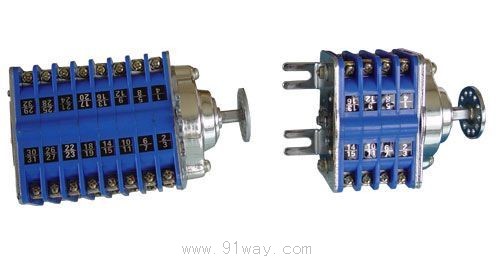

ZKFG系列真空輔助開關產品詳細說明：

用途

ZKFG系列真空輔助開關適用于高壓開關操動機構的合閘、分閘、聯鎖、信號回路的控制和各種高壓開關柜上，也可作轉換或組合開關用。作為替代機械摩擦式接觸式輔助開關。

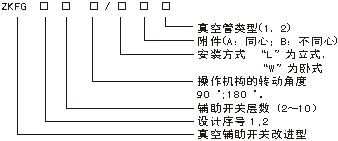

產品型號及含義



使用條件
1、周圍介質溫度不高于＋60℃，不低于－30℃；在溫度為25℃時，空氣相對濕度不大于90％；
2、周圍介質無爆炸危險，無導電塵埃，無破壞絕緣及足以腐蝕金屬的氣體場所。

ZKFG系列真空輔助開關技術參數



結構及特點
ZKFG系列真空輔助開關與F系列開關采用相同的外形和尺寸達到全面兼容的目的。

ZKFG1與F1開關外形一致；ZKFG2與F6開關一致。ZKFG系列真空輔助開關的核心部件采用真空舌簧開關替代機械接點，具有極高的通斷可靠性和免維護性；核心部件被封閉成一個整體，增強了可靠性，其運動部件--轉子依靠磁場的作用懸浮于定盤中，基本不與定盤摩擦，所以轉動軸輕盈靈活，不存在機械卡死的狀態。
開關頭部采用速動機構，當轉軸轉到75℃后，在儲能彈簧的作用下才開始帶動轉子快速轉動，并可靠停留在終點位置。
