BFFW型閥是由比例電磁鐵控制帶電反饋的直動型比例換向閥,用來控制液流的流量和流動方向。該閥通油能力強,滯環小,重復精度高,適用于閉環控制回路,廣泛應用在機床、輕工、冶金、礦山、航天等各領域自動化控制中。

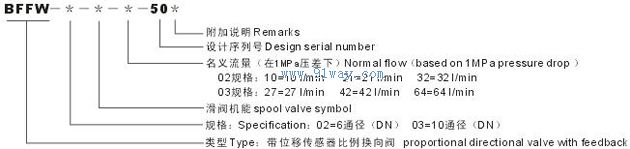

型號說明:

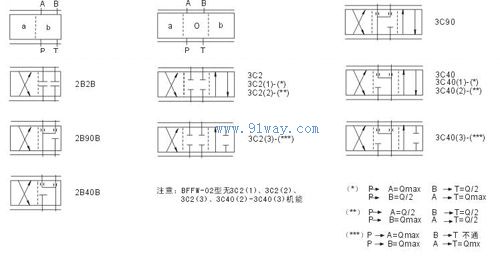

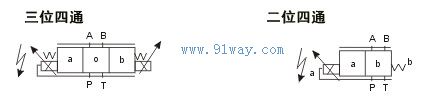

機能符號:


技術參數:
液壓部分
| 規格 |
02 |
03 |
| 最高工作 壓力MPa |
P、A、B |
31.5 |
31.5 |
| T |
16 |
16 |
| 最大流量 l/min |
65 |
130 |
| 滯環% |
<1 |
| 重復精度% |
<1 |
| 過濾精度um |
≤20 |
| 響應靈敏度% |
<0.5 名義信號 |
| 頻率響應 |
6 |
4 |
| 液壓介質 |
礦物質液壓油、磷酸脂液壓油 |
| 介質粘度范圍mm2/S |
2.8~100 |
| 介質溫度范圍℃ |
-20~70 |
| 安裝位置 |
任選 |
| 重量Kg |
二位閥 |
1.9 |
5.6 |
| 三位閥 |
2.6 |
7.6 |
電氣部分
|
電源型式及電壓 |
直流24V(或者12V) |
| 電磁鐵最大電流A |
1500 |
| 線圈電阻Ω |
20 下冷態值 |
5.4 |
10 |
| 最大熱態值 |
8.1 |
15 |
| 工作狀態連續 |
連續 |
| 線圈溫度℃ |
150 |
| 環境溫度℃ |
50 |
| 絕緣要求 |
IP65 |
| 配套放大器 |
有2個斜坡時間 |
VT-5001S20(二位四通) |
VT-5002S20(二位四通) |
| 有1個斜坡時間 |
VT-5005S20(三位四通) |
VT-5006S20(三位四通) |
| 電氣測量系統 |
差動變壓器 |
| 工作行程mm |
±4.5 |
| 線性度% |
1 |
| 線圈電阻 |
IR20 |
56 |
| IIR20 |
56 |
| IIIR20 |
112 |
| 電感mH |
6~8 |
| 頻率KHz |
2.5 |
| 絕緣要求 |
IP65 |

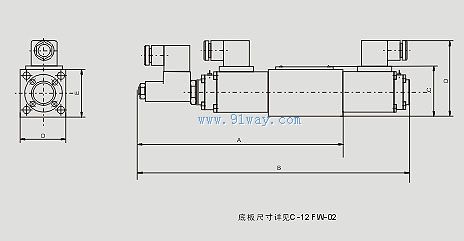

外型尺寸:

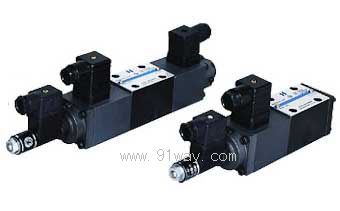

BFFW型比例換向閥(帶電反饋)
