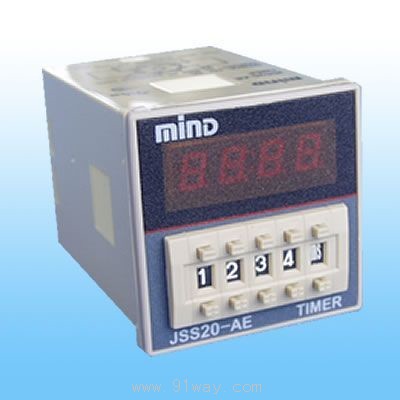

JSS20系列數字式時間繼電器產品詳細說明：

JSS20系列數字式時間繼電器是一種新穎的時間繼電器,具有延時范圍廣、延時精度高、觸點容量大、壽命長等特點，采用撥碼開關整定延時范圍和時間單位，由4位LED顯示延時過程，適用于交流50/60Hz，電壓至380V或直流48V的控制電路中作時間控制元件，按預定的時間接通或分斷電路。產品符合GB14048和DIN標準，可與國外同類產品互換使用。

型號	JSS20
分類	數字式時間繼電器
規格品種	通電延時、間隔延時、帶瞬動、往復循環延時
延時范圍	0.02s-9999h
觸點型式	延時2轉換，延時1轉換
觸點容量	5A/3A 250V AC
電壽命(AC-12)	1.2×105
特點	可任意設定延時時間，遞增或遞減，外形符合DIN標準。
產品認證	UL   CCC

規格品種

型號			延時范圍	延時形式	額定電壓(Us)
發光二極管指示	數字顯示 (遞增)	數字顯示 (遞減)
——	JSS20-AE	JSS20-AF	0.02-9.999s/ 99.99s/999.9s/ 9999s/9999min/ 9999h/99min59s/ 99h59min	通電延時	AC110,220V 50/60Hz DC24V
——	JSS20-AE1	JSS20-AF1
——	JSS20-AE2 JSS20-AE3	JSS20-AF2 JSS20-AF3
——	JSS20-CE	JSS20-CF		瞬動型 (通電延時)
——	JSS20-GE	JSS20-GF		間隔延時
——	JSS20-VE	JSS20-VF		寬電壓型 (通電延時)	AC24-48V AC85-220V
JSS20-R	——	——	0.1-99.9s/999s/ 999min/999h	往復循環延時	AC110,220V 50/60Hz DC24V
——	JSS20-AT	——	1-999s,1-999min	通電延時
JSS20-A	——	——	0.1-9.9s/99s 0.1-9.9min/99min 0.1-99.9s/999s 0.1-99.9min/999min 0.1-999.9s/9999s 0.1-999.9min/9999min	通電延時
JSS20-C	——	——		瞬動型 (通電延時)
JSS20-G	——	——		間隔延時

技術參數

型號		JSS20-A	JSS20-AT JSS20-AE□ JSS20-AF□  JSS20-V□	JSS20-C	JSS20-CE  JSS20-CF	JSS20-G  JSS20-GE  JSS20-GF	JSS20-R
延時誤差		<0.5%+20ms	<0.05%+50ms	<0.5%+20ms	<0.05%+50ms	<0.05%+50ms	<0.05%+50ms
復位時間		500ms	1s	1s	1s	1s	1s
觸點數量		延時2轉換		延時1轉換，瞬動1轉換		延時2轉換
觸點容量	AC-12	220V 5A		220V 3A		220V 5A
	AC-15	220V 2A		220V 0.5A		220V 2A
	DC-12	24V  5A		24V  3A		24V  5A
	DC-13	24V  1A		24V  0.5A		24V  1A
絕緣強度		電氣與大地:AC2000V  1min 電氣回路間:AC1500V  1min 同組觸點間:AC1000V  1min
絕緣電阻		100MΩ		100MΩ		100MΩ
額定功耗		AC220V  5VA； AC110V  2.5VA DC24V  1.5W
機械壽命		1×107		1×107		1×107
電壽命		12×104		10×104		12×104

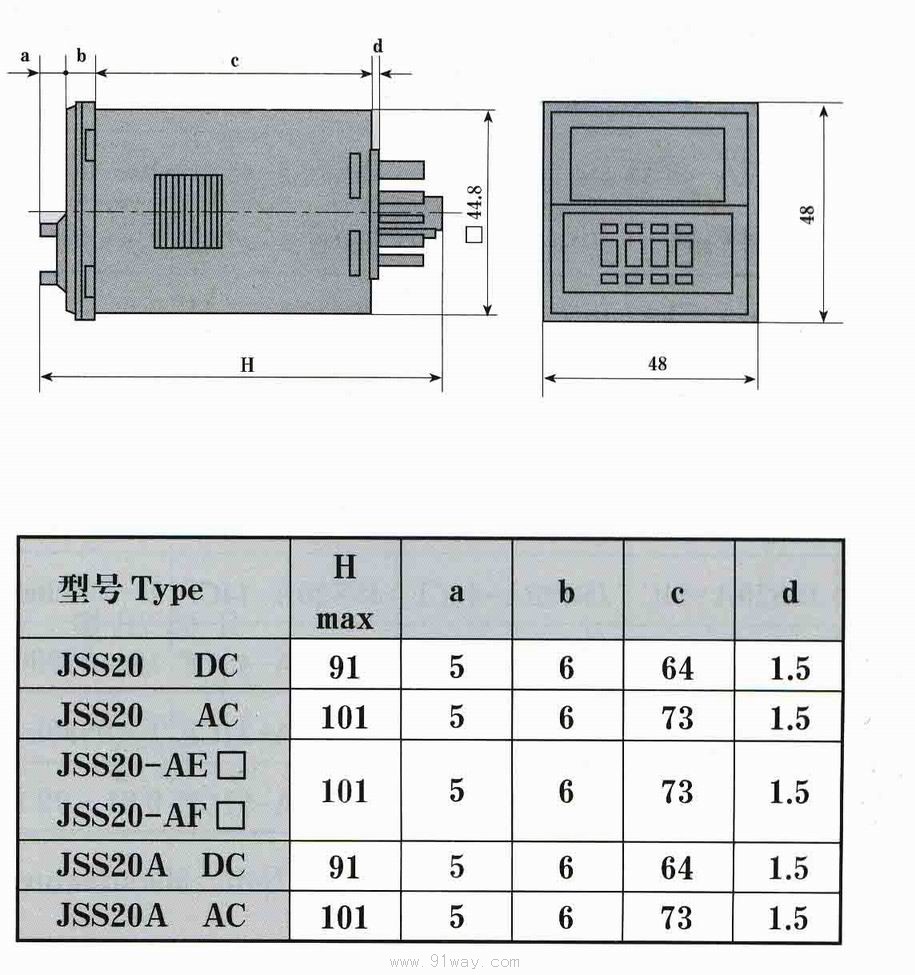

外形尺寸及安裝尺寸

JSS20系列數字式時間繼電器
