IGP-5系列內嚙合齒輪泵產品詳細說明：

IGP型內嚙合齒輪泵適用于要求低噪音、高壓力、運轉平穩、結構緊湊的場合，如塑料注射成型機、吹塑成型機、橡膠硫化機、折彎?rùn)C(jī)、剪切機，還應用于如舵機、甲板起重機及公用車輛裝卸、提升等起重機械。

原理特點
內嚙合齒輪副旋轉時，油液被吸入泵殼及內外齒輪間的空腔中，大小月牙塊和嚙合齒在圓周方向由于彈簧片的作用　始終形成封閉，支承盤則在軸向形成幾乎無間隙的密封，由此，泵的容積損失減至最小，吸入的油液由齒頂進入齒間高壓噴射出。內嚙合齒輪副、滑動軸承、軸向和徑向的自動補償，這些都保證了泵的高壓力、低脈動、輕噪音、緊結構的最大特點。

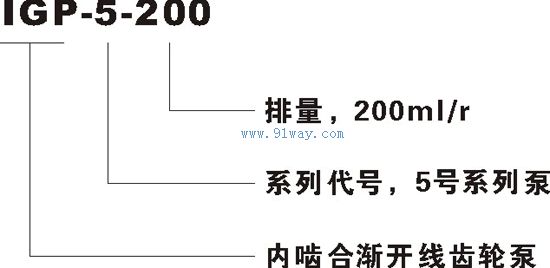

型號說明



技術參數

型 號		IGP-5-125	IGP-5-160	IGP-5-200	IGP-5-250
理論排量 ml/r		125.8	160.8	202.8	251.8
轉速 r/min	最低轉速	400	400	400	400
	最高轉速	2200	2000	1800	1800
壓力 MPa	連續工作壓力	30	28	25	21
	最大峰值壓力	33	31.5	30	25

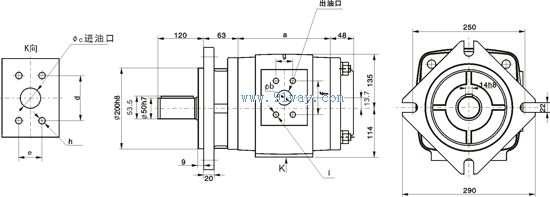

IGP-5系列內嚙合齒輪泵外型及安裝尺寸

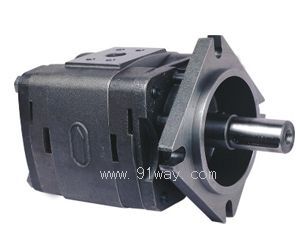

IGP-5系列內嚙合齒輪泵
