BYKC-2000型變壓器有載開關測試儀是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器具有對所測量數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題，可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

BYKC-2000型變壓器有載開關測試儀功能與特點
較強的綜合測量能力。在一臺儀器內可實現對有載分接開關各種數的測量。如開關選擇、切換全過程中有無開斷點、過渡波形、過渡時間、過渡電阻、三相同期性等。
較全面的測量結果分析。用戶可通過大屏幕液晶顯示屏，配合各功能按鍵，分析波形中每點、每段的電阻值和每段的時間，各時間段的時間以及三相不同期等，通過屏幕分析，可了解切換過程中，每個瞬間三相開關各種參數的變化情況，也可將波形打印、存貯及查閱歷史波形進行分析和對比。
打印輸出。儀器配有一臺面板式前換紙型打印機，可直接作為開關的測試報告存檔。
菜單驅動，操作靈活。所有操作功能及提示和測量結果，都顯示在一個240×128點的大屏幕液晶屏上。用戶只要根據提示按動功能鍵即可進行測量。
儀器設有防沖擊、過壓保護電路。儀器所有外部引線均經過保護系統送入測量電路，可以防止由于大電感的瞬間放電或接線錯誤等損壞儀器。
具有良好的抗干擾性能。全鋁合金機箱和儀器內配有電源噪音濾波器及抗干擾電路，可在電源質量較差，且有強電磁場干擾的現場進行可靠測量。
斷電數據保持。使用者所測量的數據及波形，可分別保存在儀器內，所存貯的內容不會因斷電而丟失，特別適合現場試驗完成后帶回試驗室繼續分析和存檔。本儀器可存儲多達16組切換波形。

BYKC-2000型變壓器有載開關測試儀主要技術指標
1.三路獨立測試電源，最大輸出電源0.5A；
2.儀器設置采樣率10~20KHZ；
3.單次波形最大存儲時間6.4秒。
4.過渡電阻測量范圍：Y/O型變壓器≤40Ω,Y型變壓器≤20Ω。
5.測量精度：△≤10%
6.測量同期性誤差：0.2ms。
7.顯示器：240×128T、T6963控制器；
8.打印機：MP-40-8面板式前換紙型打印機；
9.處理部分：80C320高速8位微處理器；程序存儲器32K；
掉電保持數據存儲器512K字節；
高速A/D轉換器，最高采樣率可達400KHZ；
10.電源 220V±10% 功率≤200W。
11.尺寸 410*320*200mm
12.重量 7kg

安全操作注意事項
1.在使用儀器前一定要認真閱讀本說明書；
2.儀器的操作者應具備一般電氣設備或儀器的使用常識；
3.本儀器在環境溫度—5℃~40℃，相對濕度≤80%范圍內部能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏；
4.電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
5.儀器輸出最高電壓24V，現場測試時先接好所有引線，再打開儀器電源；
6.儀器換線夾時必須關閉電源，儀器可帶線圈進行測量，但嚴禁帶電測量；
7.不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
8.測試結束后，先關閉儀器再拆除所有接線。

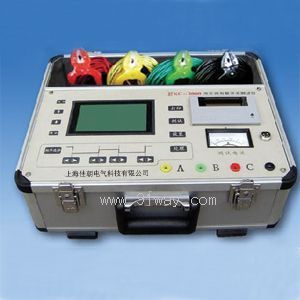

BYKC-2000型變壓器有載開關測試儀
