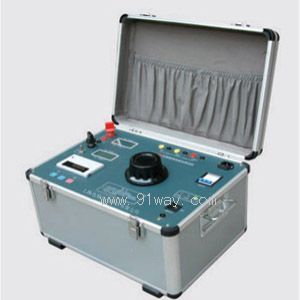

HGY型互感器特性綜合測試儀產品詳細說明：

HGY型互感器特性綜合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性，變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比，比較高的多功能試驗儀器。
本儀器采用高效低耗優質材料和特殊繞法的升壓器，微處理器進行數據采集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、攜帶、操作方便。其性能獨特，是目前不可多得的儀器。

極性判別
1、用一對測試線連接被測互感器的一次側和面板上的L+、L-插座。
2、用另一對測試線連接被測互感器的二次側和面板上的K+、 K-插座。
3、瞬時按一下試驗按鍵“20”(按鍵的時間要短，否則會縮短儀器的使用壽命)，若面板上表頭瞬間正偏(即右偏)，則被測互感器的一次側接L+的端頭和二次側接K+的端頭為同極性端；反之為非同極性端。(按鍵斷開瞬間的批針指向與按鍵接通瞬間相反，這是正常現象。)
4、測試完畢，斷開電源，拔出連接線。
5、變壓器的極性判別可參照此方法測試。

HGY型互感器特性綜合測試儀技術參數
1.輸入電壓：交流220V或380V，50HZ，自動識別輸入電壓。
2.工作環境溫度：0～40℃
3.輸出電壓： 輸入交流220V時，輸出0～550V；
輸入交流380V時，輸出0～1000V
電流：最大瞬時電流測變比時為240A。
伏安特性測試時為15A。
4.數字電壓表測量范圍：0～999.9V；分辨率：0.1V。
作電流顯示時：0～999.9mA；分辨率：0.1mA。
5.數字電流表測量范圍：0～15A(240A)，分辨率：0.01A。
6.誤差：I≤3%，U≤3%。
7.測CT變比時，可自動計算變比值，并打印數據和計算結果。
8.測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。
9.外型尺寸：長×寬×高＝470×340×260mm3
10.重量：21kg。

使用注意事項
1、電流互感器二次線圈不應有接地點。
2、調壓器開關及輸出開關在斷開位置方可接線和拆線。
3、試驗前本裝置應可靠接地。
