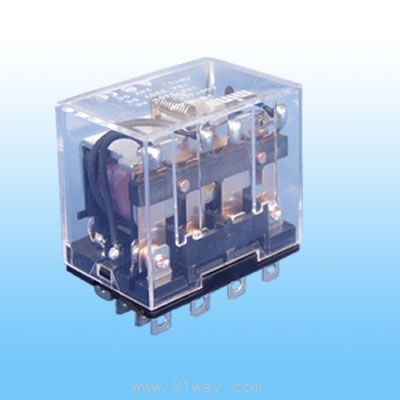

| 產品名稱: | HH6X系列小型功率繼電器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 功率繼電器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
型號 |
HH6 |
|
分類 |
小型功率繼電器 |
|
規格品種 |
基型、帶指示燈、帶浪涌抑制 |
|
觸點形式 |
1c,2c,3c,4c |
|
額定負載 |
15A/10A 220VAC/24VDC (阻性負載Res.load) |
|
電壽命(AC-12) |
2×105 |
|
安裝方式 |
插拔式、印制板式、法蘭式 |
|
特點 |
體積小,容量大,壽命長,多種安裝方式,產品符合國際標準 |
|
產品認證 |
UL(HH62) CE TUV CCC |
| 型式 | 繼電器型號 | 觸點數量 | 額定電壓(Us) | |||
| 插拔式 | 印制板焊裝式 | 法蘭式 | 螺釘固定式 | |||
| 基型 | HH61P | HH61B | HH61S | —— | 1轉換 | AC6,12,24,48,110,220V 50/60Hz DC6,12,24,48,110V |
| HH62P | HH62B | HH62S | HH62E | 2轉換 | ||
| HH63P | HH63B | —— | —— | 3轉換 | ||
| HH64P | HH64B | HH64S | —— | 4轉換 | ||
| 帶動作指示燈 | HH61P-L | HH61B-L | —— | —— | 1轉換 | AC6,12,24,48,110,220V 50/60Hz DC24,48,110V |
| HH62P-L | HH62B-L | —— | HH62E-L | 2轉換 | ||
| HH63P-L | HH63B-L | —— | —— | 3轉換 | ||
| HH64P-L | HH64B-L | —— | —— | 4轉換 | ||
| 帶浪涌抑制回路 | HH61P-F | HH61P-F | HH61S-F | —— | 1轉換 | DC24,48,110V |
| HH62P-F | HH62P-F | HH62S-F | HH62E-F | 2轉換 | ||
| HH63P-F | HH63P-F | —— | —— | 3轉換 | DC12,24,48,110V | |
| HH64P-F | HH64P-F | HH64S-F | —— | 4轉換 | ||
| 帶浪涌抑制回路及動作指示燈 | HH61P-FL | HH61P-FL | —— | —— | 1轉換 | DC24,48,110V |
| HH62P-FL | HH62P-FL | —— | HH62E-FL | 2轉換 | ||
| HH63P-FL | HH63P-FL | —— | —— | 3轉換 | DC24,48,110V | |
| HH64P-FL | HH64P-FL | —— | —— | 4轉換 | ||
| 型號 | HH61 | HH62 | HH63 | HH64 | |
| 額定絕緣電壓 | 250V | ||||
| 動作電壓 | AC:<80%Us | AC:<80%Us | |||
| DC:<75%Us | DC:<80%Us | ||||
| 釋放電壓 | AC:>30%Us DC:>10%Us | ||||
| 最大通電電壓 | 110%Us | ||||
| 動作時間 | <20ms | ||||
| 釋放時間 | <20ms | ||||
| 約定發熱電流 | 15A | 10A | |||
| 額定負載 | AC-12 AC-15 DC-12 DC-13 |
220V10A 220V3A 110V0.5A 110V0.3A | |||
| 額定功耗 | AC:1.8VA DC:1.2W |
AC 2.5VA DC 1.8W |
AC 3VA DC 1.8W | ||
| 接觸電阻 | <50mΩ(初始值) | ||||
| 絕緣電阻 | >100MΩ | ||||
| 開閉頻率 | ≤30cpm | ||||
| 工頻耐壓 | 同組觸點間:AC1000V 1min 電氣回路間:AC2000V 1min | ||||
| 環境溫度 | -25至+55℃ | ||||
| 振動 | 10-50Hz 1.0mm 振動穩定性 | ||||
| 沖擊 | 200m/s2 沖擊穩定性 | ||||
| 機械壽命 | 5×107 | ||||
| 電壽命 | 2×105 | ||||
