產品名稱: |

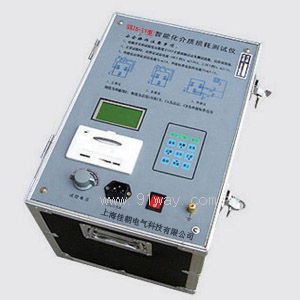

SXJS-IV型智能化介質損耗測試儀
|
|
型號規格: |
|

放大圖片 |
|
產品類別: |
常規產品 -- 儀器儀表
-- 工程儀器 |
|
參考價格: |
廠價直銷 |
|
產品品牌: |
國產 |
|
產品產地: |
上海 |
|
可供數量: |
批量 |
|
供貨周期: |
現貨(或電詢) |
|
|
|
|
產品簡介: |
|
SXJS-IV型智能化介質損耗測試儀產品詳細說明:
SXJS-IV型智能化介質損耗測試儀是一種先進的測量介質損耗(tgδ)和電容容量(Cx)的儀器,用于工頻高壓下,測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗(tgδ)和電容容量(Cx)。它淘汰了QSI高壓電橋,具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓,抗干擾能力強, 測試時間短等優點,是我廠的第三代智能化介質損耗測試儀。
工作原理
儀器測量線路包括一路標準回路和一路測試回路,標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成,由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差,并算出被測試品電容容值(CX)和介質損耗(tgδ)。
數據采集電路全部采用高壓穩定器件,采集板和采集計算機被鐵盒完全浮空屏蔽,儀器外殼接地屏蔽;另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等抗干擾技術,加之計算機對數百個電網周期的數據進行處理,使測量結果穩定、精確、可靠。
SXJS-IV型智能化介質損耗測試儀技術指標
1.環境:-5℃~40℃(液晶屏應避免長時間日照)
2.相對濕度:30%~70%
3.供電電源:電壓:220V±10%,頻率50±1Hz
4.外形尺寸:長*寬*高=500mm*300mm*400mm
5.重量:18kg
6.輸出功率:1.5KVA
7.顯示分辨率:3位、4位(內部全是6位)
8.測試方法:正接法、反接法、外接試驗電壓法
9.測量范圍:內接試驗電壓:≤60000PF(10KV電壓大于30000PF) 外接試驗電壓:由外接試驗變壓器輸出功率而定
10.基本測量誤差:介質損耗(tgδ):1%±0.04% 電容容量(Cx):1%±1pF
