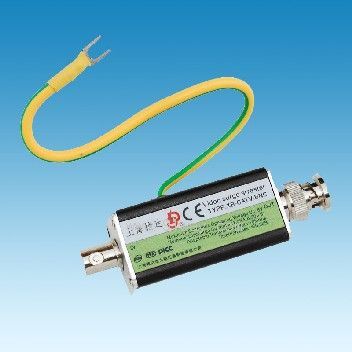

XB-CATV-BNC視頻信號避雷器產品詳細說明：

功能及應用范圍：
XB-CATV-BNC 視頻信號避雷器由進口的半導體器件，氣體放電管等元件生產而成，具有動作時間快，插入損耗小，鉗位準確，輸出殘壓低等優點，能有效抑制攝像槍信號傳輸線路上所感應的過電壓脈沖，保護視頻監控設備因過電壓脈沖而損壞，是新一代的視頻信號保護產品。
本產品適用于攝像槍，視頻分配器，視頻矩陣切換器等視頻監控設備。

技術參數：

型號	XB-CATV-BNC
標稱電壓 U N	-6V/+1V
最大持續操作電壓	-8V/+1.4V
標稱放電電流 I SN （ 8/20 μ s ）	2.5kA( 芯線 / 地 ) 10kA （屏蔽 / 地）
輸入輸出阻抗	75Ω
響應時間	<1ns
插入損耗	≤ 0.5dB
帶寬	200MHz
數據傳輸率	16Mbps
接口方式	BNC

安裝及維護方法：
接地電阻應＜ 10 Ω， 并且應可靠接地。接地線距離盡可能短，接地線應選用≥ 2.5 ㎜ 2 的導線。
將 XB-CATV-BNC 視頻信號避雷器按照接口串接于視頻回路即可。
