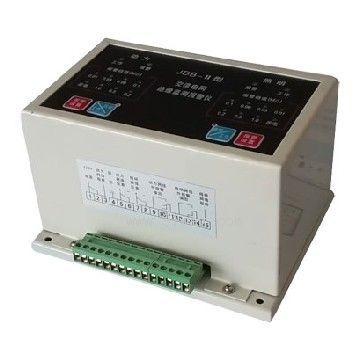

JDB型交流電網絕緣監測報警儀，可用來連續監測艦船或陸地交流電網三相中性點不接地系統的電力、電熱或照明網絡的絕緣能級，并在電網絕緣出現異常，低于儀器設定的報警值時，發出聲光報警信號。
JDB-II型可同時監測兩個網絡的絕緣能級，通過LW95轉換開關切換，可分別讀出兩個網絡的絕緣電阻能。
儀器的報警檔值可在0.01-1.0MΩ分級設定，完全適用于一般情況下的電網低絕緣報警，更適用于高絕緣電阻應用領域（如炸礁船、煤礦、醫療等方面）的絕緣監測報警。該儀器體積小、重量輕、外型美觀、操作方便、讀數清晰。這種連續自動監測報警儀對防止電火災事故，保證電網安全運行及實現自動化管理等方面具有重要意義。

主要技術指標
1、儀器在下列環境條件下能可靠工作：安裝尺寸
a．環境溫度：-10—55℃
b．相對濕度：≦ ≤95%有凝露
c．傾斜、搖擺：任意角度
d．艦船或其它設備運行時產生的沖擊振動
e．有鹽霧、油霧及霉菌的環境
2、技術指標
a.儀器電源電壓：220VAC-10%—6%
b．儀器絕緣電阻：冷態≧100MΩ熱態≧50MΩ
c．報警準確度：
報警檔值分為
10KΩ，30KΩ，60KΩ，100KΩ200KΩ，500KΩ，1MΩ，岸電
準確度：10KΩ+5KΩ30KΩ+5KΩ60KΩ+10KΩ100KΩ+10KΩ
200KΩ+20KΩ500KΩ+50KΩ1MΩ+0.1MΩ岸電：取消儀器報警
d．儀器在電網絕緣最不利的情況下通過的最大電流≦10mA。
e．儀器消耗功率 ≤10VA。
f.外形尺寸160X124mmX98mm 安航尺寸142X112mm 安航孔4X4mm(鐵殼）
g.外形尺寸151㎜×107㎜×84㎜安裝尺寸139㎜×95㎜安裝孔4×Φ5（塑料殼）

使用說明：
a．JDB-II型采用接線端子接線，
1、儀器按健功能：
a．報警設置：按下該健，報警值被重新設定一次，設定值以光標顯示。
b．“自檢/工作”健：檢查儀器工作是否正常，按下該健，指示燈亮，儀器進入自檢狀態，表頭讀數為10KΩ，并發出報警信號，再按動一下該健，又回復到正常監測狀態。
c．岸電指示，當艦船停泊使用岸電時，由于岸電為三相中性點接地系統。這時，需將報警檔值設定為“岸電”，此時儀器報警系統被取消。
2、儀器的使用：
a．接線正確后，接通電源，工作指示燈亮，儀器即處于自動監測狀態。表頭讀數即為當時的電網絕緣電阻值。
b．按需要設定報警檔值，當電網絕緣低于設定值時，儀器將發出報警信號。
c．儀器長期不報警時，為判別儀器工作是否正常，可按下“自檢/工作”健進行自檢試驗。自檢時，儀器對電網不起監測作用。試驗完畢后，務必回復到正常狀態。
d．本儀器不能和其它儀表同時測量洞一網絡的絕緣電阻。同理，同一網絡也不能用兩臺儀器同時測量，否則，讀數均不準。
e．當艦船停泊使用岸電時，需將報警檔值設定在“岸電”位置，否則，儀器將會報警，表頭讀數指示為零。
3、維修和服務：
a．儀器檢修時，務必切斷電源，以免發生意外，平時不宜打開機殼以免降低儀器性能。
b．儀器內部的各調整部分，出廠時均已調好，若需調整，須由專業人員，外接標準電阻后進行。
工廠實行對儀器的終身服務，包修期為出廠后18個月，包修期后的修理，工廠酌情收取成本費

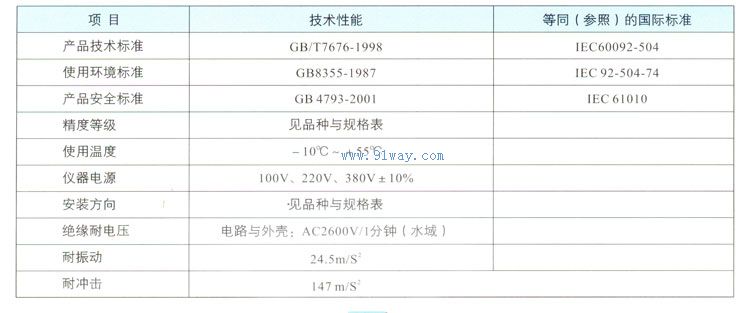

通用技術參數：

JDB-II型交流電網絕緣監測報警儀
