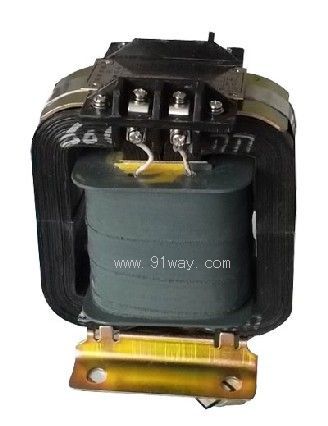

JDG4-0.5TH型船用電壓互感器產品詳細說明：

JDG4-0.5TH型船用電壓互感器供頻率50-60Hz，電壓500伏及以下的交流線路中作測量電壓，電能及繼電保護之用。

特點
鐵芯系采用冷軋硅鋼片制成C形，用鍍錫鋼帶將安裝座及接線柱架扎牢用錫焊防止松動，一次及二次線圈是套在兩個C 形鐵芯的中柱上。

通用技術數據
互感器能在110%的額定電壓線路中長期使用，當二次負荷為最大容量時，其線圈溫升不超過60℃。互感器能承受一次線圈對二次線圈及地為3kV，二次線圈對地為2kV，持續時間均為1分鐘的絕緣耐壓試驗而不發生擊穿或閃絡現象。

額定電壓（伏）		額定電容（伏安）			最大容量（伏安）
一次測	二次測	0.5級	1級	3級
200 380 500	100	15	25	50	100

JDG4-0.5TH型船用電壓互感器
