B系列交流接觸器產品詳細說明：

用途

B系列交流接觸器用于AC50或60Hz電路中，供遠距離接通與分斷電力線路或頻繁地控制交流電動機用。與T紗列熱過載繼電器配用或組成MSB電磁起動器，可以保護電動機的過載和斷相。
B25C，B30C，B50C，B63C，B75C切換電容器接觸器主要適用于交流50Hz，額定電壓380V的補償回路中接通和分斷電力電容器，以調整用電系統的功率因素，接觸器具有抑制涌流能力，使接通時的涌流蜂值不大于額定工作電流的20，適用工作條件與B系列接觸器相同。
B25C-B75C切換電容器接觸器，由于就在B系列交流接觸器產品上派生形成的，因此其技術性能指標除機械壽命及電壽命外，其余技術能均與B系列交流接觸器同一電流規格的產品相同。該產品采用了二組裝配在接觸器二側的特殊輔助觸頭和限流及強制泄放電阻組成，當投入電容器時，先由串有限流電阻的輔助觸頭閉合，使電容器的充電涌入電流限制在電容額定電流ln的20內，緊接著，接觸器主觸頭閉合，使第二次出現的浪涌電流也限制在20倍以內。這種結構要原先采用的接觸器+限流了電抗器，省略一組接觸器和電抗器，投資費用有較大的節約。該種類接觸器摒棄了CJ16，CJ19系列接觸器的強制放電電阻，導致電容器第二次投時剩余電壓過高，以致于以發生接觸器限流電阻燒毀，至觸點熔焊的缺點，加裝了強制放電電阻，當接觸器將運行的電容器切離電網后，接觸器的特殊輔助觸頭的常閉觸頭閉合，將電容器通過強制放電電阻短接放電，以保證電容器在第二次重新投放時其剩余電壓不大于50V滿足技術條件的要求，避免了限流電阻燒毀及接觸器主觸頭熔焊。B25C-B75C5個電流規格的切換電容器接觸器，設計先進新穎，工作可靠性高，技術經濟指標高，就補償電容柜中不可缺少的元器件。
K系列交流接觸器適用于AC50Hz或60Hz，電壓至660V電流至75A電路中，供遠距離接通與分斷電力線路工作或頻繁地控制交流電動機用。與T系列熱繼電器配有或組成電磁起動器可用作電動機的過載和斷相保護。

產品符合ICE947和GB1408等標準。
工作環境
海拔不超過2000米；
周圍空氣溫度不高于40℃及不低于-5℃
與垂直面傾斜度不超過5度；
周圍空氣不應受塵埃、煙灰、有害氣體、蒸氣或含鹽氣體等污染。

技術性能與參數
B系列交流接觸器技術性能

B25C-B75C切換電容器接觸器技術性能

型號	使用類別	額定工作電壓V	額定工作電流A	約定發熱電流A	額定控制容量KVAR	吸引線圈消耗功率VA		U/Ue	補償前COSФ	補償后COSФ	操作頻率次/h	電壽命次
						起動	吸持
B25C	AC -6b	380	22	40	15	85	10	1	0.7	0.9	90	1×105	1×106
B30C			30	45	20
B50C			50	85	30
B63C			63	85	40	175	20
B75C			75	85	50

B16.K16連接方式

K16+JSFGD	裝于安裝卡軌上的K16B16
K16+T16 B16+T16	K16±CA7 B16±CA7
K16+VB30+B16 B16+VB30+B16

B、K系列交流接觸器外形及安裝尺寸

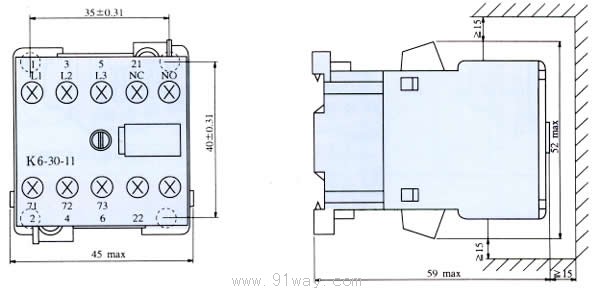

K6交流接觸器外形尺寸

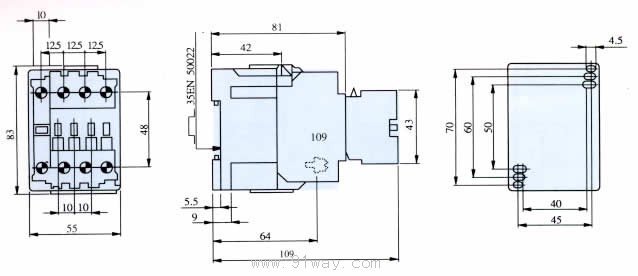

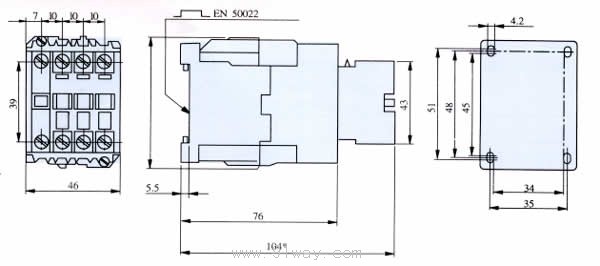

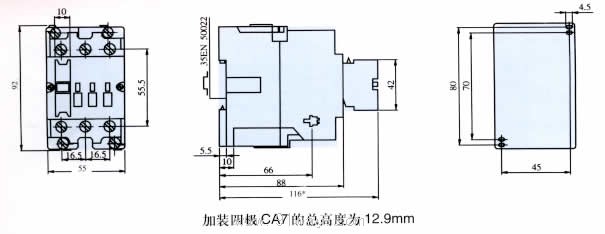

B9,B12,B16,K12,K16交流接觸器外形尺寸

2只K16、B16交流接觸器VB-30機械聯鎖

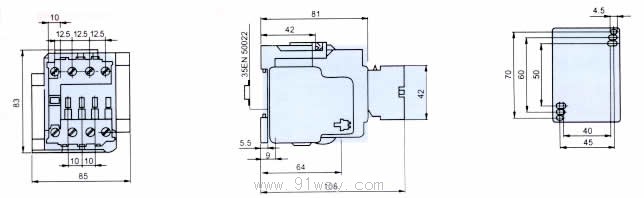

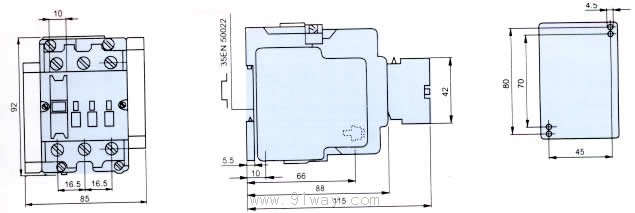

B25，K25外形尺寸

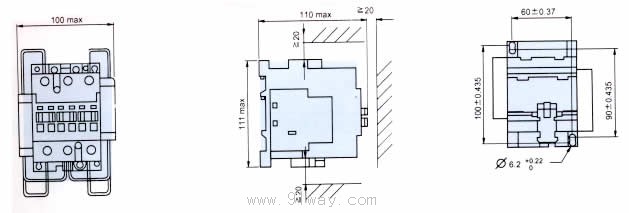

B30K30交流接觸器外形尺寸

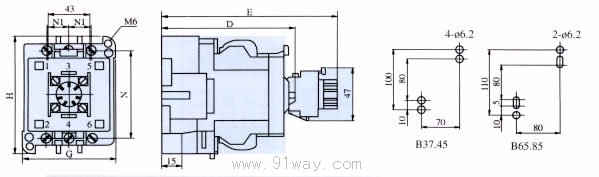

B37-B85交流接觸器（帶延時器）外形尺寸

contactors type	D	E	G	H	N	N1
B37..B45	128	178.5	83	114	86	20
B65..B85	143	193.5	94	134	104	23

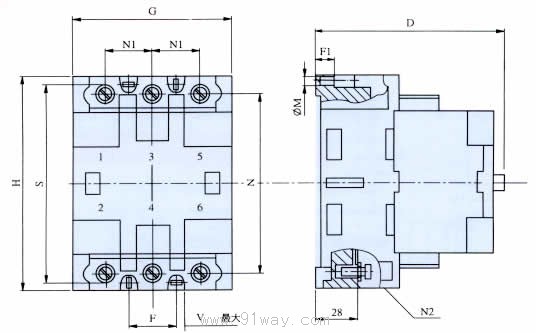

B105-B370交流接觸器外形尺寸

外型尺寸接觸器型號	D	F	F1	G	H	N	N1	N2	S	V	M
B105	137	35	13	118	154	131	35	M6	140	24	5
B107	152	40	14	134	165	138	40	M8	150	28	5
B250	221	60	12.5	202	252	212	60	M12	220	40	6
B370	221	60	12.5	202	252	212	60	M12	220	40	6

B25C，切換電容器接觸器外形尺寸


B30C，切換電容器接觸器，外形尺寸

B50C，B63C，B75C切換電容器接觸器外形尺寸

型號		B9	B12	B16	B25	B30	B37	B45
基本規格代碼		9	12	16	25	30	37	45
額定絕緣電壓(Ui) V		690
約定發熱電流(Ith) A		16	20	25	40	45	45	60
額定控制電源電壓		交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V
AC-1額定工作電流(Ie) A		16	20	25	40	45	45	60
AC-3、AC4額定工作電流(Ie) A	AC220V	8.5	11.5	15.5	22	30	37	44
	AC380V	8.5	11.5	15.5	22	30	37	44
	AC660V	3.5	4.9	6.7	13	17.5	21	25
AC-3額定工作功率(Pe)kW	AC220V	2.2	3	4	6.5	9	11	13
	AC380V	4	5.5	7.5	11	15	18.5	22
	AC660V	3	4	5.5	11	15	18.5	22
觸頭組合形式		B9-30-10	B12-30-10	B16-30-10	B25-30-10	B30-30-00	B37-30-22	B45-30-22
		B9-30-01	B12-30-01	B16-30-01	B25-30-01	-	-	-
		B9-40-00	B12-40-00	B16-40-00	B25-40-00	-	-	-
		B9-22-00	B12-22-00	B16-22-00	-	-	-	-

型號		B65	B85	B105	B170	B250	B370
基本規格代碼		65	85	105	170	250	370
額定絕緣電壓(Ui) V		690
約定發熱電流(Ith) A		80	100	140	230	300	410
額定控制電源電壓		交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V
AC-1額定工作電流(Ie) A		80	100	140	230	300	410
AC-3、AC4額定工作電流(Ie) A	AC220V	65	85	105	170	245	370
	AC380V	65	85	105	170	245	370
	AC660V	45	55	82	118	170	268
AC-3額定工作功率(Pe)kW	AC220V	18.5	25	30	55	75	110
	AC380V	33	45	55	90	132	200
	AC660V	40	50	75	110	160	250
觸頭組合形式		B65-30-22	B85-30-22	B105-30-22	B170-30-22	B250-30-22	B370-30-22
		-	-	-	-	-	-
		-	-	-	-	-	-
		-	-	-	-	-	-

B系列交流接觸器
