適用范圍
JT18系列直流電磁式通用繼電器（以下簡稱繼電器）作為時間（斷電延時）、電壓（中間）、欠電流繼電器，主要用于直流電壓至440伏的主電路、直流電壓至220伏，直流電流至630安電路的一般用途的控制繼電器。

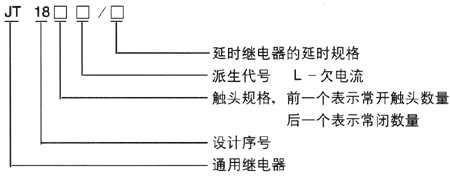

型號及其含義


　
電壓繼電器 　型號JT18-□
時間繼電器 　型號JT18-□ / 1（延時1秒）
　　　　　 　型號JT18-□ / 3（延時3秒）
　　　　　 　JT18-□ / 5
欠電流繼電器 型號JT18-□ L

型式和分類
　1.繼電器分為開啟式。
　2.繼電器（電壓、時間）按線圈額定工作電壓分為24、48、110、220、440伏五種。
　3.繼電器（欠電流）按線圈額定工作電流分為：1.5、2.5、4、6、10、16、25、40、63、100、160、250、400、630安，共十四種。
　4.繼電器按用途分：電壓繼電器、時間繼電器、欠電流繼電器三種。
　5.繼電器按觸頭種類分為：一個觸頭元件（1常開，1常閉）和兩個觸頭元件（2常開，2常閉）兩種。
　6.按接線方式分為：板前接線和板后接線兩種。
　7.按安裝方式分為：二孔安裝和三孔安裝兩種。

JT18系列直流電磁式通用繼電器主要技術參數

（一）繼電器觸頭的額定發熱電流為10安培。
（二）繼電器的工作制主要為八小時工作制和反復短時工作制。反復短時工作制的額定操作頻經為1200次/小時，額定通電持續率為40%。
（三）電壓繼電器的動作性能。冷態時，線圈的吸引電壓應能在30% ~ 50%額定工作電壓范圍內調節，或釋放電壓應能在7 ~ 20%額定工作電壓范圍內調節，返回系數不作規定。具有二個觸頭元件的繼電器，其吸引電壓允許在35 ~ 50%額定工作電壓范圍內調節。出廠按最低吸引電壓值整定。
（四）時間繼電器的動作性能。時間繼電器得到延時的方法有兩種：
（1）將線圈短路（此時電源應用串一電阻，以防電源短路）。

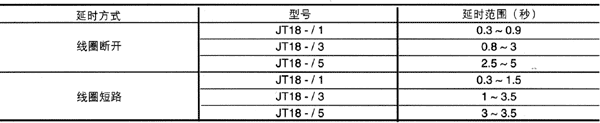

（2）將線圈斷開。當繼電器的線圈加以不低于75%的額定工作電壓的情況下，用以上兩種方法得到的延時范圍符合表的規定。

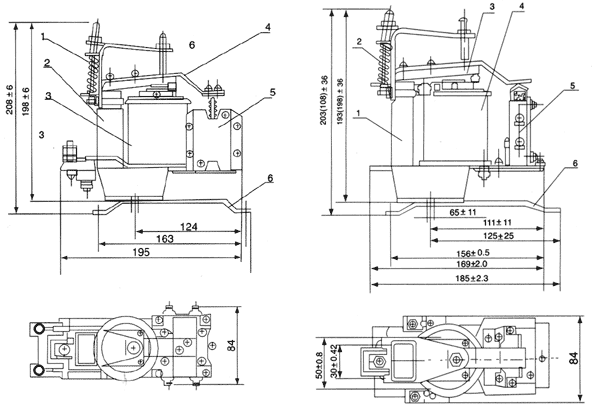

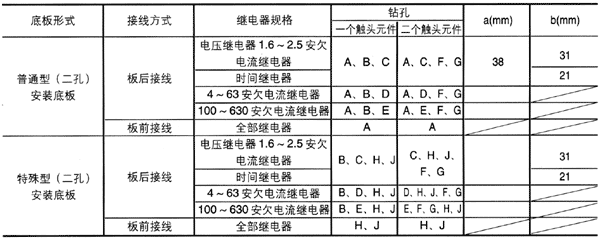

JT18系列直流電磁式通用繼電器外形及安裝尺寸

訂貨須知
訂貨時須注明：繼電器的名稱、型號、額定電壓（電流）、觸頭規格、板前或板后接線、安裝形式，訂貨數量等。
例：1.如需訂延時3秒的觸頭為2常開2常閉、線圈電壓為110伏，普通型（二孔）安裝底板的繼電器5臺，應按以下格式填寫訂單：時間繼電器JT18-22 / 3 110伏5臺
　　2.如需訂100安培，觸頭為常開常閉、板后接線、特殊型（三孔）安裝底板的欠電流繼電器8臺。應按以下格式填寫訂單：
欠電流繼電器JT18-11L100安、板后、特殊型安裝底板8臺。
