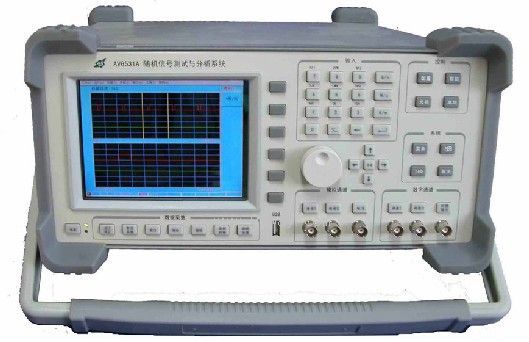

AV6531系列隨機信號測試與分析系統
| 主要技術指標 |
AV6531 |
AV6531A |
| 模擬通道 |
實時帶寬 |
25MHz |
100MHz |
| 最高采樣速率 |
100MSa/s |
500MSa/s |
| 頻譜分析帶寬 |
25MHz |
100MHz |
| 頻譜分析頻率分辨率 |
10kHz |
10kHz |
| 垂直靈敏度 |
5mV/div~2V/div |
5mV/div~2V/div |
| 增益準確度(DC) |
±2% |
±2% |
| 幅度分辨率 |
8bit |
8bit |
| 時基準確度 |
100ppm |
100ppm |
| 輸入阻抗 |
1MΩ±10% |
1MΩ±10% |
| 耦合方式 |
DC、AC |
DC、AC |
| 數據存儲深度 |
16Mb/CH |
16Mb/CH |
| 數字通道 |
最大碼速率 |
50Mb/s |
| 記錄長度 |
512kb/CH |
| 輸入電平 |
TTL |
| 耦合方式 |
DC |
| 通道數量 |
模擬通道 |
1 |
2 |
| 數字通道 |
1 |
2 |
| 電源 |
220V±10%;50Hz±5% |
| 面板界面語言 |
中文 |
| 環境適應性 |
工作溫度:0℃~50℃ 存儲溫度:-20℃~60℃ |
工作溫度:0℃~40℃ 存儲溫度:-20℃~60℃ |
| 外形尺寸 |
380×360×170mm |
| 重 量 |
約15kg |
| |
|
