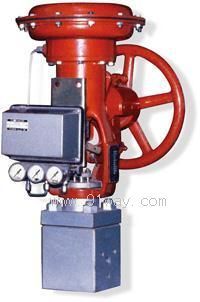

ZMBK氣動薄膜多級高壓調節閥產品詳細說明：

結構原理

ZMBK氣動薄膜多級高壓調節閥由氣動薄膜執行機構和多級高壓閥組成。閥體為整體鍛造，連接形為角型，閥體上無法蘭，管道法蘭直接通過螺栓聯接在閥體上，閥芯采用壓力平衡型結構。
原理：當訊號壓力輸入薄膜氣室中，產生推力，使推桿移動，帶動閥芯移動，從而改變了閥芯與閥座間的流通面積，達到調節流量，和其他工藝參數。

公稱通徑DN（mm）				15			25			40			50		65		80		100
額定流量系數KV				0.25	0.40	0.63	1.0	1.6	2.5	4.0	6.3	10	10	16	16	25	25	40	40	63
流量特性				直線
公稱壓力PN（MPａ）				16；32
閥芯級數				n=4						n=2
配用執行機構型號				ZM（A/B）-21			ZM（A/B）-31			ZM（A/B）-41					ZM（A/B）-51
作用方式				氣關式（B）；氣開式（K）
工作溫度范圍℃				－30～200
供給壓力MPａ				0.24
薄膜執行機構	正作用式	允許壓差ΔPMPａ	彈簧范圍60～180KPａ	19.5			14.0			13.5			13.5		14.5		14.5		14.5
			彈簧范圍20～140KPａ	32.0			24.5			23.5			23.5		25.0		25.0		25.0
	供給壓力MPａ			0
	反作用式	允許壓差ΔPMPａ	彈簧范圍60～180KPａ	19.5			14.0			13.5			13.5		14.5		14.5		14.5
			彈簧范圍10～220KPａ	32.0			24.5			23.5			23.5		25.0		25.0		25.0
外形尺寸mm	L1＝L2			65			75			110			120		145		160		190
	H （H1＋L1）		氣關式	583			697			924			929		1119		1152		1222
			氣開式	633			776			1025			1030		1244		1277		1347
	A			Φ280			Φ325			Φ410					Φ495
