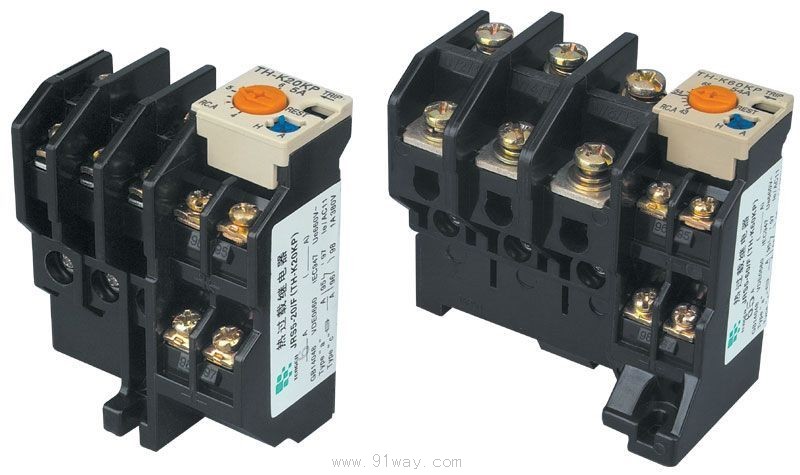

JRS5系列熱過載繼電器產品詳細說明：

一、適用范圍
JRS5（TH-K）、JRS6（TH-N）系列熱過載繼電器適用于交流50或60Hz，電壓至660V，電流至105A的長期工作或間斷長期工作的一般交流電動機的過載保護。本熱繼電器具有斷相保護、溫度補償、脫扣指示功能，并以能自動與手動篡位，動作可靠。是日本三菱公司技術制造的產品。

二、型號及含義

三、JRS5系列熱過載繼電器動作特性

序號	動作電流以整定電流倍數表示		動作時間（TP）	工作狀態	環境溫度（℃）
1	1.0		＞2h	冷態開始	+55
	1.05				+20、-5
2	1.2		＜2h	熱態開始	+20、+55
	1.3				-5
3	1.5			熱態開始	+20
4	7.20			冷態開始	+20
注：熱態--以本項1中相應電流加熱至穩定后開始
序號	動作電流以整定電流倍數表示		動作時間	工作狀態	環境溫度（℃）
	任意二相	第三相			+20
1	1.0	<āDIV align=center>0.9	＞2h	冷態開始
2	1.15	0	＜2h	熱態開始

四、主要技術參數：

型號	熱繼電器額定電流（A）	熱元件		電動機容量（KW）
		額定電流（A）	額定電流調整范圍（A）	AC380V	AC500V
JRS5-12/Z （TH-K12）	13	0.24	0.2～0.28	0.06	0.09
		0.35	0.28～0.42	0.09	0.12
		0.5	0.4～0.6	0.12	0.18
		0.7	0.55～0.85	0.18	0.25
		0.9	0.7～1.1	0.25	0.37
		1.3	1～1.6	0.37	0.55
		1.7	1.4～2	0.55	0.75
		2.1	1.7～2.5	0.75	1.1
		2.5	2～3	1.1	1.5
		3.6	2.8～4.4	1.5	2.2
		5	4～6	2.2	3
		6.6	5.2～8	3.7	3.7
		9	7～11	3.7	5.5
		11	9～13	5.5	7.5
JRS5-20/F （TH-K20）	40	15	12～18	7\5\9	9
		19	16～22	11	11
		22	18～26	11	15
		29	24～34	15	18.5
		35	30～40	18.5	22
TH-K60	105	42	34～50	22	3ā0
		54	43～65	30	37
		67	54～80	37	45
		82	65～93	45	55
		95	85～105	55
