DF1系列行程開關產品詳細說明：

DF1系列行程開關-限位開關操動臂的極限速度
桿式操動臂的最高速度為200m/min，最低速度5m/min；
叉式操動臂的最高速度為100m/min，最低速度3m/min。

DF1系列行程開關主要結構概述

限位開關主要由接觸組、轉軸、殼體等組成。殼體采用鑄鋁件。限位開關的觸頭分?jǐn)嗫坎賱颖蹘�動轉軸，使轉軸上的凸輪運動來實現。轉軸上的凸輪和調整套都在φ26的圓周上均勻設有24個齒，可根據需要調整凸輪角度達到所需閉合程序，調整時將端蓋和調整套上的螺釘卸下即可。搖臂也可在360度以內（每間隔15度）任意調整。限位開關具有2組接觸組。

型號	解釋說明

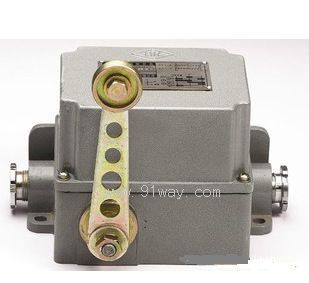

DF1-A	桿式操動臂自動復位式，簡稱桿式

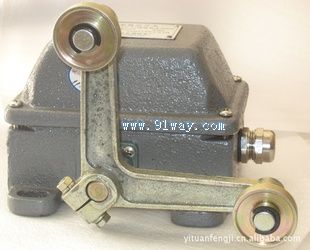

DF1-B	叉式操動臂非自動復活位式，簡稱叉式

使用與維護

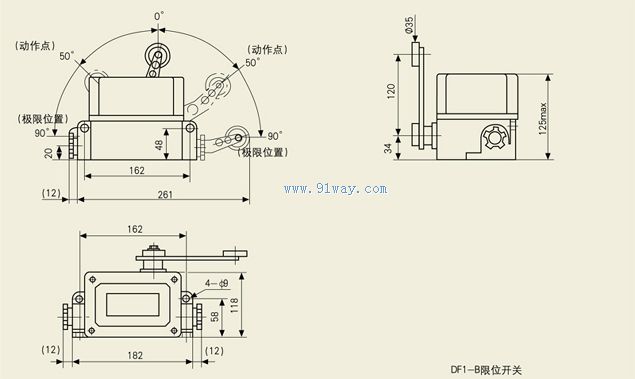

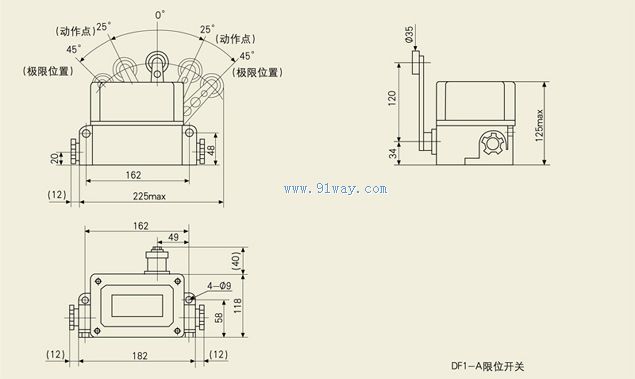

按照要求的分合程序操作限位開關操動臂，觀察觸頭的分合是否與要求的分合程序相同，如有不符，應予以調整。所有螺釘連接部分必須堅固 ，特別是接觸組接線螺釘。摩擦部分應有一定潤滑。桿式操動臂的運動極限角度為順時針、逆時針各45度，達到要求閉合程序的運動角度為順時針、逆時針各25度;叉式操動臂的運動極限角度為順時針或逆時針90度，達到要求閉合程序的運動角度為順時針或逆時針50度。

df1系列行程開關-技術參數

使用類別	額定絕緣電壓（V）	工作電壓（V）	約定發熱電流（ A ）	額定工作電流 (A)	額定操作頻率（次 /h）	電壽命萬次	機械壽命萬次	防護等級
AC-12	500	380、220	20	16	300次/h 8h工作制或斷續周期工作制	交流120直流60	300	IP54
AC-15				1.9、3.27
DC-13		110	10	0.63
		220		0.31
