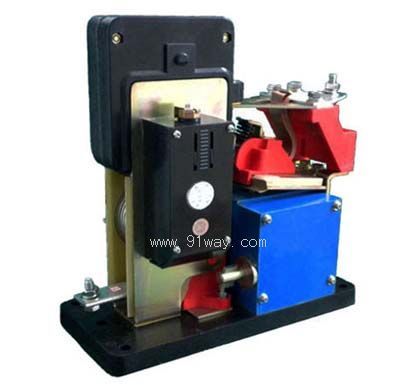

QDS28-S直流空氣斷路器

1、QDS-直流空氣短路器
2、□-設計序號
3、□-額定工作電流
4、□-操作方式（S-手工操作）
5、X-產品加裝防護箱殼
6、□-額定工作電壓(KV)

QDS28-S直流空氣斷路器結構特點：
1.底座、支架：由熱固性工程塑料壓制而成，起機械支承固定作用和電氣絕緣作用， 其絕緣性能優良；
2.操作機構:由轉軸、貯能彈簧、傳動件和機械鎖扣等零件組成，通過操作手柄手動完成電路閉合并鎖定，發生過流時通過脫扣傳動機構能自動分斷，正常情況時可由操作手柄實現手動快速分斷；
3.動、靜觸頭：采用直流接觸器的銀合金觸頭，具有抗熔焊、耐磨蝕等特性，其中靜觸頭與吹弧線圈相連，而動觸頭通過軟連接與引出端相連；
4.滅弧罩：由迷宮式陶土滅弧室、大小引弧角、耐弧塑料外殼組合而成，斷路器分斷時滅弧效果優良，噴弧距離短；
5.磁吹線圈：由鍍銀扁銅線繞成，中心處裝有活動鐵芯，既為過流脫扣產生電磁動力，亦通過導磁板為滅弧室提供吹弧磁場；
6.脫扣電流調整機構：由曲拐、拉簧、指示器、鎖緊螺釘?shù)攘慵��?gòu)成，通過調整螺桿可調整脫扣電流值，有明顯標度指示并可鎖緊防止松動；
7.輔助觸頭：具有常開、常閉純銀觸點各一對，觸點在接通動作瞬時能產生橫向滑動，保證接觸良好；
8.操作手柄：具有絕緣保護功能，可與斷路器本體分離，是專用操作工具。

正常工作及安裝條件：
1.海拔高度不超過2500米 ；
2.周圍空氣最高溫度為+50℃，最低為-40℃；
3.周圍空氣最大相對濕度不大于90% ；
4.振動強度：對于縱、橫、垂向任一方向的正弦振動，其振幅不大于A，A值由下列公式確定：
　　A=25/f　 　頻率f=1～10Hz
　　A=250/f2 　頻率f=10～50Hz.
5. 無爆炸危險、無腐蝕性氣體及導電塵埃的場合。

主要技術參數：

QDS28-S直流空氣斷路器
