1.應用范圍
SS-71.72.73系列時間繼電器(以下簡稱為繼電器)，是用于電力系統繼電保護及自動化裝置中的延時控制元件。
　


3.主要技術數據
　
額定電壓：直流220V、IIOV、48V。
動作電壓：不大于65％額定電壓。
返回電壓：不小于50％額定電壓。
額定白保持電流：直流0．25A、0．5A、lA、2A。
自保持電流：不大于80％額定自保持電流。
返回時間：不大于20ms。
延時誤差：不大于整定值的0．1％+2ms。
功率消耗：不大于9W。
觸點容量：征電壓不超過250V,電流不超過5A，時間常數為5±0.75ms的立流有感負荷，電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5x104．輸出觸點長期允許接通電流5A.
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效植）50HZ交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象

4.內部接線

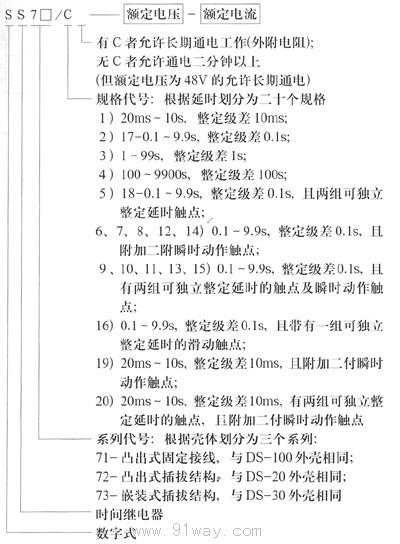

SS-71,72,73系列時間繼電器
