1.概述

DZ-700系列中間繼電器做為一種輔助繼電器，用于直接操作的各種保護和自動控制裝置中，以增加觸點的數量及容量。
2.結構
　
DZ-700系列中間繼電器是在DM-1型電碼繼電器的基礎上增加底座和外殼而成。殼體結構采用JK-4（凸出式后接線）、JKF-4Q（凸出式接線）、JK-6/1（嵌入式后接線）標準組件，訂貨需指明。

3.主要技術數據

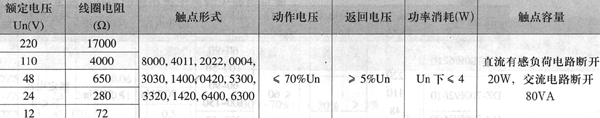

　DZ-700型中間繼電器主要技術數據見表

注：觸點形式由4位數字組成，左起第一位表示動合觸點數量；第二位表示動斷觸點數量；第三位表示轉換觸點數量；第四位表示過渡轉換觸點數量。
4.內部接線圖

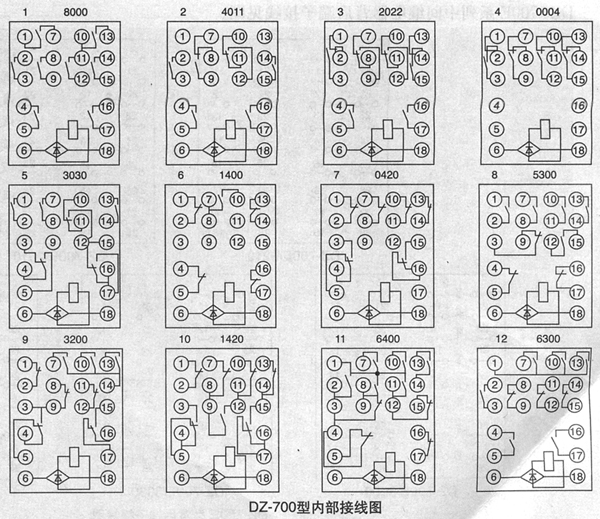

DZ-700系列中間繼電器內部接線見圖。

　

DZ-700系列中間繼電器
